Hướng dẫn sử dụng thước kẹp điện tử chi tiết từ A–Z chuẩn kỹ thuật

Trong lĩnh vực cơ khí chính xác, bảo trì thiết bị, gia công khuôn mẫu và kiểm soát chất lượng, thước kẹp điện tử là một trong những thiết bị đo lường cơ bản nhưng đóng vai trò cực kỳ quan trọng. Tuy nhiên, không phải ai cũng hiểu rõ cách khai thác tối đa độ chính xác của thiết bị này. Cùng xem hướng dẫn sử dụng thước kẹp điện tử một cách đầy đủ, chi tiết và đúng tiêu chuẩn kỹ thuật từ GSI Việt Nam, giúp người dùng đảm bảo sai số thấp nhất và kéo dài tuổi thọ thiết bị.

1. Tổng quan về thước kẹp điện tử

1.1. Thước kẹp điện tử là gì?

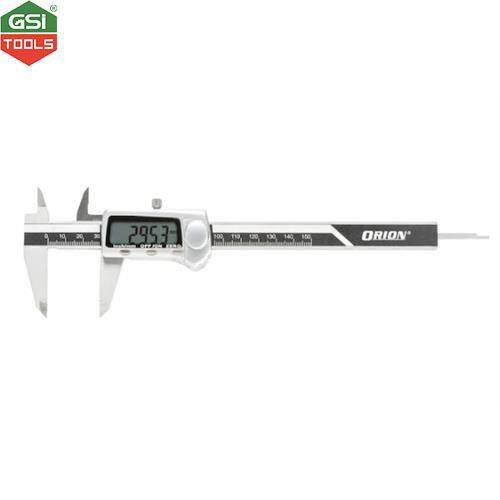

Thước kẹp điện tử là dụng cụ đo cơ khí dùng để đo kích thước ngoài, kích thước trong, chiều sâu và bậc của chi tiết với độ chính xác cao. Khác với thước kẹp cơ khí, loại điện tử hiển thị kết quả đo trên màn hình LCD, giúp người dùng đọc số nhanh chóng và hạn chế sai sót.

1.2. Cấu tạo cơ bản

Một thước kẹp điện tử tiêu chuẩn bao gồm các bộ phận sau:

• Mỏ đo ngoài (đo đường kính ngoài, chiều rộng chi tiết)
• Mỏ đo trong (đo lỗ, rãnh)
• Thanh đo chiều sâu
• Thanh trượt
• Màn hình LCD hiển thị số
• Nút ON/OFF
• Nút ZERO (đặt về 0)
• Nút chuyển đổi mm/inch
• Vít cố định

1.3. Thông số kỹ thuật phổ biến

• Dải đo: 0–150 mm, 0–200 mm, 0–300 mm
• Độ phân giải: 0.01 mm hoặc 0.0005 inch
• Sai số cho phép: ±0.02 mm
• Nguồn điện: Pin cúc áo 1.5V (SR44/LR44)

2. Nguyên lý hoạt động của thước kẹp điện tử

Thước kẹp điện tử hoạt động dựa trên nguyên lý cảm biến điện dung hoặc cảm biến từ tính. Khi thanh trượt di chuyển dọc theo thân thước, hệ thống cảm biến sẽ ghi nhận sự thay đổi vị trí và chuyển đổi thành tín hiệu điện tử. Bộ vi xử lý bên trong sẽ tính toán và hiển thị kết quả chính xác trên màn hình LCD.

Ưu điểm nổi bật của cơ chế này là:

• Đọc số nhanh, trực quan
• Không cần tính toán vạch chia như thước cơ
• Có thể đặt gốc đo ở bất kỳ vị trí nào

3. Hướng dẫn sử dụng thước kẹp điện tử đúng kỹ thuật

3.1. Kiểm tra trước khi đo

Trước khi tiến hành đo, cần thực hiện các bước kiểm tra sau:

• Làm sạch bề mặt mỏ đo bằng khăn mềm
• Kiểm tra pin và màn hình hiển thị
• Đóng hoàn toàn hai mỏ đo và nhấn nút ZERO để hiệu chuẩn về 0.00
• Kiểm tra độ trượt có mượt và không bị rơ

Đây là bước quan trọng trong hướng dẫn sử dụng thước kẹp điện tử nhằm đảm bảo độ chính xác của kết quả đo.

3.2. Cách đo kích thước ngoài

1. Mở mỏ đo ngoài lớn hơn kích thước chi tiết.
2. Đặt chi tiết vào giữa hai mỏ đo.
3. Trượt nhẹ cho đến khi hai mỏ tiếp xúc bề mặt.
4. Siết nhẹ vít cố định nếu cần.
5. Đọc kết quả trên màn hình LCD.

Lưu ý kỹ thuật:

• Không dùng lực ép quá mạnh gây biến dạng chi tiết.
• Đảm bảo mỏ đo vuông góc với bề mặt đo.

3.3. Cách đo kích thước trong

1. Đưa mỏ đo trong vào lỗ cần đo.
2. Mở rộng mỏ đo cho đến khi chạm đều hai thành lỗ.
3. Di chuyển nhẹ để tìm vị trí đường kính lớn nhất.
4. Đọc và ghi nhận kết quả.

3.4. Cách đo chiều sâu

1. Đặt đế thước áp sát bề mặt chuẩn.
2. Kéo thanh đo chiều sâu xuống đáy lỗ.
3. Giữ thước thẳng đứng, tránh nghiêng lệch.
4. Đọc giá trị hiển thị.

3.5. Sử dụng chức năng Zero linh hoạt

Một trong những ưu điểm lớn của thước điện tử là khả năng đặt gốc đo tại bất kỳ vị trí nào. Điều này hữu ích khi:

• So sánh kích thước tương đối
• Đo sai lệch giữa hai chi tiết
• Kiểm tra dung sai gia công

4. Các lỗi thường gặp khi sử dụng

4.1. Sai số do không hiệu chuẩn

Không nhấn ZERO khi hai mỏ đo khép kín có thể dẫn đến sai số hệ thống ngay từ đầu.

4.2. Ảnh hưởng nhiệt độ

Thước và chi tiết kim loại có thể giãn nở theo nhiệt độ. Trong môi trường gia công nóng, nên để thiết bị và chi tiết ổn định nhiệt trước khi đo.

4.3. Pin yếu gây nhảy số

Màn hình chớp tắt hoặc số hiển thị không ổn định thường do pin yếu. Cần thay pin đúng loại và đúng điện áp.

4.4. Bám bụi, dầu mỡ

Bụi kim loại và dầu mỡ có thể ảnh hưởng đến cảm biến điện dung, làm sai lệch kết quả.

5. Hiệu chuẩn và bảo dưỡng định kỳ

5.1. Hiệu chuẩn cơ bản

• Kiểm tra điểm 0 mỗi ngày trước khi sử dụng.
• So sánh với căn mẫu chuẩn (gauge block).
• Ghi nhận sai lệch nếu có.

5.2. Bảo quản đúng cách

• Lau sạch sau khi sử dụng.
• Bôi lớp dầu chống gỉ mỏng lên thân thép.
• Bảo quản trong hộp chuyên dụng.
• Tháo pin nếu không sử dụng dài ngày.

6. So sánh thước kẹp điện tử và thước cơ

6.1. Ưu điểm thước kẹp điện tử

• Đọc số nhanh và chính xác
• Chuyển đổi mm/inch tức thì
• Giảm sai sót khi đọc vạch chia

6.2. Nhược điểm

• Phụ thuộc nguồn pin
• Nhạy cảm với độ ẩm và va đập mạnh

7. Ứng dụng trong thực tế sản xuất

7.1. Gia công cơ khí chính xác

Kiểm tra kích thước trục, lỗ, rãnh then, chi tiết tiện – phay.

7.2. Bảo trì – sửa chữa thiết bị

Đo độ mòn chi tiết, xác định kích thước thay thế.

7.3. Kiểm soát chất lượng (QC)

Kiểm tra dung sai sản phẩm theo bản vẽ kỹ thuật.

8. Kinh nghiệm giúp đo chính xác hơn

8.1. Giữ lực đo ổn định

Chỉ cần lực tiếp xúc vừa đủ, tránh bóp mạnh gây sai số.

8.2. Đảm bảo vuông góc

Sai lệch góc đo là nguyên nhân phổ biến gây sai số.

8.3. Kiểm tra nhiều lần

Đo ít nhất 2–3 lần để lấy giá trị trung bình khi cần độ chính xác cao.

9. Quy trình sử dụng thước kẹp điện tử chuẩn trong nhà máy

9.1. Bước 1: Kiểm tra thiết bị

9.2. Bước 2: Hiệu chuẩn điểm 0

9.3. Bước 3: Thực hiện phép đo

9.4. Bước 4: Ghi nhận và đối chiếu bản vẽ

9.5. Bước 5: Vệ sinh – Lưu trữ

Tuân thủ quy trình trên giúp tối ưu độ bền và duy trì độ chính xác lâu dài.

Tham khảo các sản phẩm thước kẹp điện tử do GSI Việt Nam phân phối chính hãng: Thước kẹp điện tử

10. Kết luận

Việc nắm vững hướng dẫn sử dụng thước kẹp điện tử không chỉ giúp đảm bảo độ chính xác đo lường mà còn góp phần nâng cao chất lượng sản phẩm trong gia công và bảo trì. Dù là thiết bị đo cơ bản, nhưng nếu sử dụng sai cách, sai số tích lũy có thể ảnh hưởng nghiêm trọng đến toàn bộ dây chuyền sản xuất.

Để đạt hiệu quả tối ưu, người dùng cần kết hợp thao tác đúng kỹ thuật, hiệu chuẩn định kỳ và bảo quản thiết bị đúng quy chuẩn. Đây là nền tảng quan trọng trong hệ thống quản lý chất lượng và sản xuất chính xác hiện đại.
