Hướng dẫn sử dụng thước đo góc điện tử chi tiết từ A-Z

Trong mọi ngành nghề kỹ thuật từ cơ khí, chế tạo đến mộc mỹ nghệ, việc đo lường góc chính xác là bắt buộc để đảm bảo sản phẩm đúng tiêu chuẩn kỹ thuật. Thước đo góc điện tử là một trong những công cụ đo góc hiện đại, giúp người dùng thu được kết quả nhanh và chính xác hơn so với thước đo góc cơ học truyền thống.

Trên nền tảng đo độ bằng kỹ thuật số, thước đo góc điện tử hiển thị giá trị góc ngay trên màn hình LCD, hỗ trợ đo góc nghiêng, đo góc giữa hai bề mặt chi tiết, định vị góc của máy cắt, máy phay, cưa góc… Tại trang sản phẩm của GSI Tools, bạn có thể tham khảo nhiều dòng thước đo góc điện tử và cơ khí với kích cỡ và tính năng khác nhau phù hợp từng ứng dụng cụ thể.

Tham khảo sản phẩm thước đo góc điện tử do GSI phân phối tại đây

I. Cấu tạo và nguyên lý hoạt động của thước đo góc điện tử

1. Cấu tạo cơ bản

Một thước đo góc điện tử thường gồm các phần chính sau:

• Màn hình hiển thị (LCD): hiển thị góc đo dạng số.
• Bộ vi xử lý đo: cảm biến gia tốc hoặc cảm biến nghiêng.
• Phím chức năng: ON/OFF, ZERO, MODE.
• Khung hoặc cánh đo: phần tiếp xúc với chi tiết.
• Pin / Nguồn điện: cung cấp năng lượng cho hệ thống.

Một số model còn có đèn nền LCD, tính năng HOLD giữ số và đo tương đối – tuyệt đối.

2. Nguyên lý hoạt động

Khác với thước đo cơ học, thước đo góc điện tử sử dụng cảm biến góc (inclinometer) để xác định độ nghiêng so với mặt phẳng tham chiếu. Sau khi bật máy và đặt cân bằng trên bề mặt chuẩn, người dùng nhấn phím ZERO để thiết lập mốc góc 0°. Khi đưa phần đo tiếp xúc bề mặt cần xác định, kết quả được xử lý và hiển thị ngay trên màn hình.

II. Hướng dẫn sử dụng thước đo góc điện tử chi tiết

1. Chuẩn bị thiết bị trước khi đo

• Kiểm tra pin và màn hình hiển thị.
• Vệ sinh bề mặt tiếp xúc.
• Đặt thước trên bề mặt phẳng chuẩn trước khi ZERO.

2. Thiết lập mốc chuẩn (ZERO)

1. Nhấn ON/OFF để bật thiết bị.
2. Đặt thước trên bề mặt chuẩn.
3. Nhấn ZERO để đưa giá trị về 0°.

Đây là bước quan trọng nhất trong hướng dẫn sử dụng thước đo góc. Nếu ZERO sai, toàn bộ kết quả sau đó sẽ không chính xác.

3. Đo góc giữa hai bề mặt

1. Giữ một cánh đo tiếp xúc mặt thứ nhất.
2. Xoay thước đến mặt thứ hai.
3. Đọc kết quả hiển thị trên màn hình LCD.

Giá trị hiển thị là góc giữa hai bề mặt được đo.

4. Đo tương đối

Để đo góc so với một mặt nghiêng bất kỳ:

1. Đặt thước lên mặt chuẩn mới.
2. Nhấn ZERO.
3. Di chuyển đến mặt cần đo và đọc kết quả.

Chế độ đo tương đối đặc biệt hữu ích trong gia công chi tiết phức tạp hoặc kiểm tra góc lắp ghép.

III. Ứng dụng thực tế của thước đo góc điện tử

1. Trong cơ khí chế tạo

Dùng để kiểm tra góc vát, góc nghiêng chi tiết gia công, đảm bảo dung sai kỹ thuật đạt tiêu chuẩn bản vẽ.

2. Trong ngành mộc

Thiết lập góc cắt 45°, 90° hoặc góc tùy chỉnh cho khung cửa, khung tranh, nội thất.

3. Hiệu chỉnh máy móc

Dùng để căn chỉnh độ nghiêng bàn máy, lưỡi cưa, trục dao nhằm đảm bảo độ chính xác khi vận hành.

IV. Ưu và nhược điểm khi sử dụng

Ưu điểm

• Hiển thị số rõ ràng, dễ đọc.
• Độ chính xác cao.
• Đo nhanh, tiết kiệm thời gian.

Nhược điểm

• Phụ thuộc vào pin.
• Cần ZERO đúng cách.
• Nhạy cảm với rung động mạnh.

V. Mẹo chuyên sâu để đo chính xác

• Luôn ZERO trên mặt chuẩn ổn định.
• Đo nhiều lần để kiểm chứng.
• Giữ thước cố định khi đọc số.
• Không sử dụng khi pin yếu.

VI. Các dòng thước đo góc phổ biến tại GSI Tools

Một số dòng sản phẩm bạn có thể tham khảo:

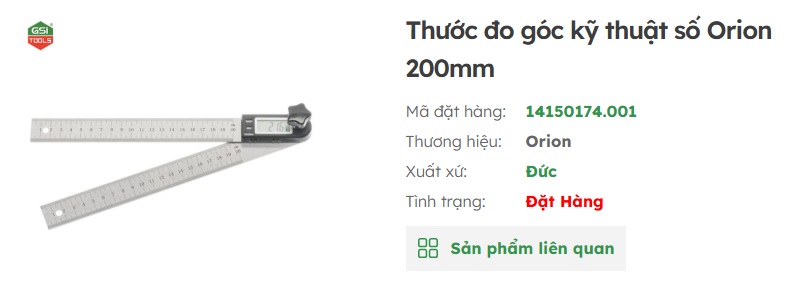

• Thước đo góc kỹ thuật số Orion 200mm
• Thước đo góc điện tử 300mm Holex

VII. Câu hỏi thường gặp

1. Độ chính xác của thước đo góc điện tử là bao nhiêu?

Thông thường từ ±0.1° đến ±0.5° tùy model.

2. Vì sao đo bị sai số?

Do chưa ZERO đúng hoặc bề mặt không phẳng.

3. Có cần bảo dưỡng định kỳ không?

Có. Nên vệ sinh bề mặt tiếp xúc và thay pin khi cần.

Kết luận

Hướng dẫn sử dụng thước đo góc đúng kỹ thuật giúp đảm bảo độ chính xác trong gia công và lắp ráp. Khi hiểu rõ cách ZERO, đo tương đối và đo tuyệt đối, người dùng có thể kiểm soát tốt góc nghiêng, góc vát và độ vuông của chi tiết.

Để lựa chọn sản phẩm phù hợp, hãy tham khảo các dòng thước đo góc điện tử chính hãng tại GSI Tools nhằm đảm bảo chất lượng và độ chính xác lâu dài.
