GSI phân phối chính hãng HELICOIL® Plus tại Việt Nam

Trong quá trình gia công, lắp ráp và bảo trì thiết bị công nghiệp, tình trạng ren bị mòn, tuôn ren, hư hỏng hoặc không còn đáp ứng yêu cầu lực siết là vấn đề thường gặp. Đặc biệt với các chi tiết được chế tạo từ nhôm, magie hoặc nhựa gia cường sợi, việc tạo ren trực tiếp trên vật liệu có độ bền cắt thấp có thể khiến mối ghép nhanh xuống cấp sau nhiều lần tháo lắp. Thay vì phải thay mới toàn bộ chi tiết hoặc gia công lại một chi tiết có giá trị cao, HELICOIL® Plus cung cấp một giải pháp hiệu quả để gia cường ren mới hoặc phục hồi ren đã bị hư hỏng.

GSI Việt Nam hiện phân phối các sản phẩm HELICOIL® Plus chính hãng của Böllhoff tại Việt Nam, đáp ứng nhu cầu sửa chữa ren, gia cường ren và tạo các mối ghép có độ bền cao trong nhiều lĩnh vực như cơ khí chế tạo, ô tô, hàng không, thiết bị công nghiệp, khuôn mẫu, máy móc.

HELICOIL® Plus là gì?

HELICOIL® Plus là loại insert ren dạng cuộn dây được tạo thành từ dây kim loại có tiết diện đặc biệt, sau đó cuộn thành dạng xoắn ốc đàn hồi. Khi được lắp vào lỗ ren đã chuẩn bị trên chi tiết nền, insert tạo ra một ren trong mới để vít hoặc bulông có thể ăn ren. Nhờ đặc tính đàn hồi của insert, lực được phân bố trên nhiều vòng ren thay vì tập trung quá lớn vào một số ít vòng ren của vật liệu nền. Điều này đặc biệt hữu ích khi làm việc với những vật liệu có độ bền cắt thấp.

Böllhoff cho biết nguyên lý gia cường ren HELICOIL® tạo ra các mối ghép có độ bền cao trong những vật liệu như nhôm, magie và nhựa gia cường sợi; công nghệ này được ứng dụng rộng rãi trong thiết kế kết cấu nhẹ cũng như các ngành ô tô, hàng không và chế tạo máy.

Cấu tạo cơ bản của insert ren HELICOIL® Plus

Một insert HELICOIL® Plus về cơ bản gồm:

• Dây kim loại được tạo hình theo tiết diện rhombic
• Cấu trúc xoắn ốc tạo thành nhiều vòng ren
• Ren ngoài tương tác với ren giữ được tạo trên chi tiết nền
• Ren trong tạo thành đường ren làm việc cho vít hoặc bulông
• Tùy phiên bản, insert có thể thuộc loại Free Running hoặc Screwlock
• Một số dòng có cấu trúc hoặc phương pháp lắp đặt đặc biệt nhằm tối ưu tốc độ và độ tin cậy của quá trình lắp ráp

HELICOIL® Plus có thể được sử dụng trong nhiều kích thước ren và chiều dài khác nhau. Tài liệu kỹ thuật của Böllhoff cung cấp thông số theo đường kính ren danh nghĩa, bước ren, chiều dài insert và các kích thước liên quan đến lỗ chuẩn bị.

Lịch sử thương hiệu Böllhoff và HELICOIL®

Để hiểu rõ hơn về giá trị của HELICOIL® Plus, cần nhìn lại quá trình phát triển của Böllhoff.

Böllhoff – Từ nhà kinh doanh kim khí đến chuyên gia công nghệ liên kết

Böllhoff được Wilhelm Böllhoff thành lập vào ngày 6/1/1877 tại Đức với hoạt động ban đầu là kinh doanh buôn bán kim khí. Qua bốn thế hệ, doanh nghiệp phát triển thành tập đoàn hoạt động trong lĩnh vực công nghệ liên kết và các giải pháp joining technology trên phạm vi quốc tế.

Năm 1954 – Bước ngoặt với HELICOIL®

Năm 1954 là một dấu mốc đặc biệt quan trọng. Josef Böllhoff đã mua giấy phép sản xuất và kinh doanh insert ren HELICOIL®. Đây là lần đầu tiên Böllhoff bước vào lĩnh vực sản xuất sản phẩm liên kết thay vì chỉ tập trung vào hoạt động thương mại.

Sau đó, HELICOIL® trở thành một trong những sản phẩm đóng vai trò quan trọng nhất trong quá trình phát triển của Böllhoff.

Năm 1958 – Böllhoff bắt đầu sản xuất HELICOIL®

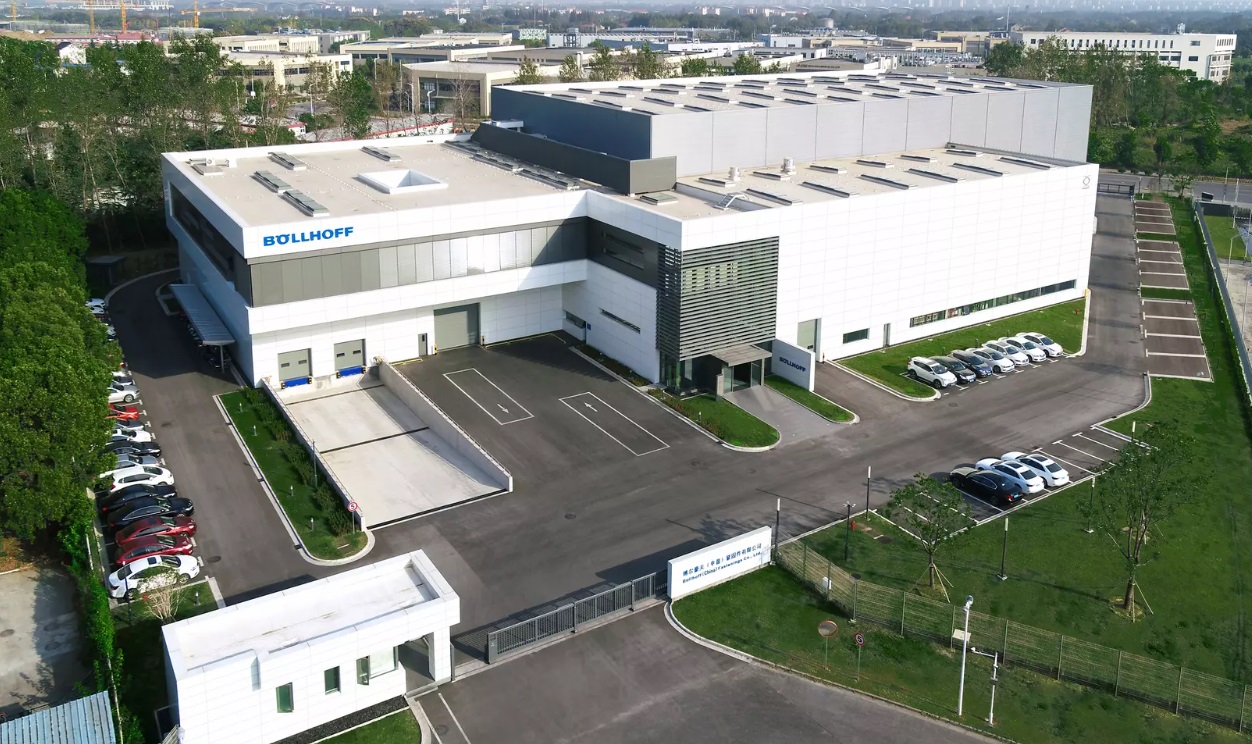

Năm 1958, Böllhoff mở cơ sở sản xuất đầu tiên tại Bielefeld để sản xuất insert ren HELICOIL®. Theo lịch sử doanh nghiệp, hoạt động sản xuất và phân phối HELICOIL® khi đó đã tạo ra một bộ phận chuyên trách với 36 nhân sự.

Từ công nghệ insert ren đến hệ thống giải pháp hoàn chỉnh

Böllhoff không chỉ phát triển insert ren mà còn liên tục mở rộng các phiên bản HELICOIL® và hệ thống dụng cụ lắp đặt. Theo tài liệu của Böllhoff, dòng sản phẩm HELICOIL® đã trải qua nhiều giai đoạn phát triển, bao gồm HELICOIL® Classic, HELICOIL® Plus, HELICOIL® Tangfree và HELICOIL® Smart.

Đặc biệt, HELICOIL® Plus trở thành một giải pháp quan trọng cho các mối ghép ren có yêu cầu cao về độ bền và độ tin cậy.

Năm 2021 – Böllhoff sở hữu thương hiệu HELICOIL® trên toàn cầu

Tháng 10/2021, Böllhoff công bố đã mua lại thương hiệu HELICOIL® trên phạm vi toàn cầu. Việc này giúp các biến thể của dòng insert ren HELICOIL® được cung cấp tại nhiều thị trường quốc tế dưới thương hiệu của Böllhoff.

Vì sao nên sử dụng HELICOIL® Plus?

HELICOIL® Plus không đơn thuần là giải pháp sửa một lỗ ren bị hỏng. Công nghệ này còn được sử dụng ngay từ giai đoạn thiết kế và sản xuất nhằm tạo ra mối ghép có khả năng chịu tải tốt hơn trong vật liệu nền phù hợp.

Gia cường ren trên vật liệu có độ bền cắt thấp

Nhôm và magie được sử dụng rộng rãi nhờ trọng lượng nhẹ nhưng khả năng chịu tải của ren tạo trực tiếp trên vật liệu nền có thể là một vấn đề trong những ứng dụng yêu cầu tháo lắp thường xuyên hoặc tải trọng cao.

HELICOIL® Plus tạo ra một ren làm việc thông qua insert, giúp mối ghép phù hợp hơn với những ứng dụng này.

Phục hồi ren bị hư hỏng

Khi ren bị tuôn hoặc hư hỏng, giải pháp thay thế toàn bộ chi tiết có thể gây tốn kém. Với HELICOIL® Plus, kỹ thuật viên có thể gia công lại khu vực ren bị hỏng, tạo ren giữ phù hợp rồi lắp insert mới để phục hồi chức năng của mối ghép.

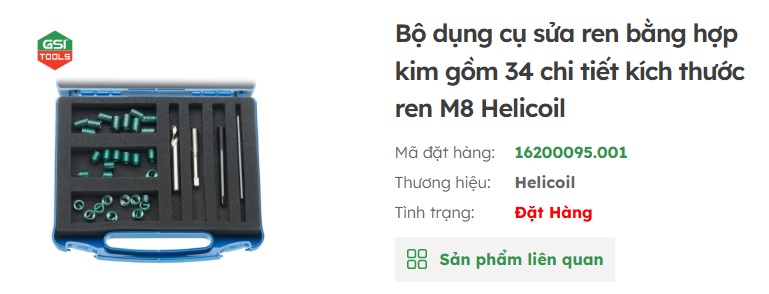

Böllhoff cũng cung cấp các bộ kit HELICOIL® Plus chuyên dụng cho những ứng dụng sửa chữa như ren nút xả dầu, ren kim phun, ren bugi và ren bu-lông bánh xe.

Tăng khả năng sử dụng lại chi tiết

Trong nhiều trường hợp, một chi tiết có giá trị cao không cần phải loại bỏ chỉ vì một vị trí ren bị hỏng. Việc phục hồi ren bằng insert có thể giúp:

• Giảm chi phí thay thế
• Giảm thời gian sửa chữa
• Hạn chế phế phẩm
• Kéo dài vòng đời linh kiện
• Tận dụng lại các chi tiết có giá trị cao
• Hỗ trợ mục tiêu tiết kiệm vật tư trong sản xuất và bảo trì

Böllhoff cũng đề cập HELICOIL® như một giải pháp sửa chữa kinh tế và lâu dài đối với ren bị hư hỏng hoặc mòn, đồng thời có thể giúp đưa một số chi tiết bị loại do lỗi ren trở lại quy trình sản xuất.

HELICOIL® Plus Free Running và Screwlock khác nhau thế nào?

HELICOIL® Plus có hai phiên bản phổ biến là Free Running và Screwlock.

HELICOIL® Plus Free Running

Free Running được thiết kế để tạo ra ren trong mới với khả năng lắp vít/bulông thuận lợi. Sau khi lắp đặt đúng kỹ thuật, insert tạo thành một đường ren có kích thước phù hợp cho vít hoặc bulông tương ứng. Đây là lựa chọn phù hợp cho nhiều ứng dụng gia cường ren và sửa chữa ren thông thường.

HELICOIL® Plus Screwlock

Screwlock có cấu trúc bổ sung nhằm tạo hiệu ứng khóa vít. Theo tài liệu kỹ thuật của Böllhoff, Screwlock là biến thể của HELICOIL® Plus dành cho những ứng dụng yêu cầu khả năng chống xoay hoặc hạn chế hiện tượng vít tự lỏng. Bởi vậy, khi lựa chọn sản phẩm, người dùng cần xác định rõ yêu cầu của mối ghép thay vì chỉ lựa chọn theo kích thước ren.

Nguyên lý hoạt động của HELICOIL® Plus

Nguyên lý của HELICOIL® Plus có thể hiểu theo ba phần chính: Lỗ chuẩn bị → ren giữ → insert ren → ren làm việc.

Đầu tiên, phần vật liệu bị hư hỏng hoặc khu vực cần gia cường được gia công để tạo lỗ phù hợp. Tiếp theo, ren giữ dành cho HELICOIL® được tạo bằng dụng cụ ren tương ứng. Insert HELICOIL® Plus sau đó được lắp vào ren giữ. Sau khi hoàn tất, vít hoặc bulông được lắp vào ren trong của insert.

Như vậy, tải trọng từ vít được truyền qua insert đến ren giữ trong vật liệu nền.

Phân bố tải trên nhiều vòng ren

Một ưu điểm quan trọng của insert ren dạng cuộn là khả năng phân bố tải trên nhiều vòng ren. Thay vì phụ thuộc hoàn toàn vào ren được gia công trực tiếp trên vật liệu nền, hệ thống insert tạo thành một lớp trung gian giữa vít và vật liệu nền.

Điều này đặc biệt hữu ích với vật liệu có độ bền cắt thấp.

Quy trình lắp đặt HELICOIL® Plus

Để đạt được hiệu quả tối ưu, quá trình lắp đặt cần được thực hiện đúng theo hướng dẫn kỹ thuật và sử dụng dụng cụ phù hợp.

Bước 1: Khoan lỗ chuẩn bị

Đối với trường hợp sửa ren hư hỏng, vị trí ren cần được gia công thành lỗ có đường kính phù hợp với thông số của insert. Böllhoff cho biết có thể sử dụng mũi khoan xoắn tiêu chuẩn cho bước khoan lỗ. Sau đó có thể sử dụng dao vát 90° để tạo phần countersink và loại bỏ ba via. Đường kính và chiều sâu lỗ phải được lựa chọn theo bảng thông số kỹ thuật tương ứng với kích thước HELICOIL® Plus.

Bước 2: Tạo ren giữ

Sau khi chuẩn bị lỗ, cần tạo ren giữ dành riêng cho HELICOIL®. Đây là bước quan trọng vì hình học và dung sai của ren giữ ảnh hưởng trực tiếp đến khả năng lắp đặt insert.

Böllhoff khuyến nghị sử dụng taro HELICOIL® chính hãng để tạo ren pilot và sử dụng dưỡng kiểm ren để kiểm tra độ chính xác của ren sau gia công.

Bước 3: Làm sạch lỗ ren

Sau khi taro, cần loại bỏ phoi và vật liệu dư trong lỗ. Việc làm sạch giúp hạn chế ảnh hưởng của phoi đến quá trình lắp insert và giúp insert đạt đúng vị trí thiết kế.

Bước 4: Lắp HELICOIL® Plus

Insert được lắp bằng mandrel hoặc dụng cụ lắp chuyên dụng. Böllhoff cung cấp nhiều giải pháp lắp đặt từ dụng cụ thủ công đến dụng cụ khí nén và hệ thống tự động, phù hợp với cả sửa chữa đơn chiếc lẫn sản xuất số lượng lớn.

Bước 5: Kiểm tra vị trí lắp

Sau khi lắp, cần kiểm tra vị trí và độ sâu của insert. Đặc biệt với lỗ mù, việc kiểm soát chiều sâu là yếu tố quan trọng để tránh insert lắp quá sâu hoặc quá gần bề mặt ghép.

Bước 6: Xử lý tang khi cần thiết

Một số loại HELICOIL® Plus sử dụng tang hỗ trợ quá trình lắp. Trong trường hợp thiết kế và ứng dụng yêu cầu, tang có thể được loại bỏ sau khi insert đã được lắp đúng vị trí.

Thông số kỹ thuật cần quan tâm khi chọn HELICOIL® Plus

Không nên lựa chọn insert chỉ dựa trên đường kính vít. Một số thông số quan trọng cần xem xét gồm:

Đường kính ren danh nghĩa

Các kích thước ren cần được xác định theo vít hoặc bulông sử dụng trong mối ghép.

Ví dụ: M5, M6, M8, M10, M12, M14, M16, M20...

Ngoài hệ ren metric, HELICOIL® Plus còn có các phiên bản dành cho nhiều hệ ren khác nhau như UNC, UNF, BSW, BSF, BSP/G và BA.

Bước ren

Bước ren phải tương thích với vít hoặc bulông.

Ví dụ, M10 x 1.5 và M10 x 1.25 là hai cấu hình khác nhau và không thể tùy ý thay thế cho nhau.

Chiều dài insert

Chiều dài insert thường được lựa chọn dựa trên chiều sâu ren yêu cầu và vật liệu nền. Böllhoff cung cấp các chiều dài theo tỷ lệ so với đường kính ren, chẳng hạn 0.5 d, 0.75 d, 1 d, 1.5 d hoặc 2 d tùy kích thước và cấu hình.

Vật liệu insert

Vật liệu của insert cần được lựa chọn dựa trên:

• Vật liệu chi tiết nền
• Môi trường làm việc
• Nhiệt độ
• Nguy cơ ăn mòn
• Tải trọng
• Yêu cầu tuổi thọ mối ghép

Trong nhiều ứng dụng công nghiệp, insert bằng thép không gỉ được sử dụng để tạo khả năng chống ăn mòn phù hợp.

Ứng dụng của HELICOIL® Plus trong công nghiệp

HELICOIL® Plus được sử dụng trong nhiều ngành công nghiệp nhờ khả năng gia cường và phục hồi ren.

Ngành cơ khí chế tạo

Trong máy móc công nghiệp, nhiều chi tiết được tháo lắp để bảo trì định kỳ. HELICOIL® Plus có thể được sử dụng để gia cường các vị trí ren cần thao tác nhiều lần hoặc phục hồi ren bị hỏng trong quá trình sử dụng.

Ngành ô tô

Ô tô có rất nhiều chi tiết sử dụng ren trên nhôm, magie hoặc các vật liệu nhẹ. Böllhoff cho biết HELICOIL® được ứng dụng trong ngành automotive và là một giải pháp phù hợp cho lightweight construction.

Các ứng dụng sửa chữa có thể bao gồm:

• Ren bugi
• Ren kim phun
• Ren nút xả dầu
• Ren liên kết động cơ
• Ren trên các chi tiết nhôm
• Vị trí lắp bu-lông cần phục hồi

Ngành hàng không

Hàng không là lĩnh vực có yêu cầu rất cao về độ tin cậy, trọng lượng và khả năng kiểm soát mối ghép.

HELICOIL® đã được ứng dụng trong lĩnh vực hàng không và thậm chí được sử dụng trong thiết bị của chương trình Apollo. Böllhoff ghi nhận mô-đun mặt trăng trong sứ mệnh đưa Neil Armstrong và Buzz Aldrin lên Mặt Trăng năm 1969 có sử dụng HELICOIL®.

Ngành khuôn mẫu

Khuôn mẫu thường có giá trị cao và yêu cầu bảo trì chính xác. Khi một vị trí ren bị hỏng, việc thay toàn bộ chi tiết có thể gây tốn kém. Insert ren có thể trở thành giải pháp phục hồi phù hợp nếu thiết kế và điều kiện kỹ thuật cho phép.

Thiết bị và máy móc công nghiệp

HELICOIL® Plus cũng phù hợp với các cụm máy yêu cầu:

• Độ bền mối ghép cao
• Khả năng tháo lắp
• Phục hồi ren
• Giảm chi phí thay thế linh kiện
• Tiêu chuẩn hóa vị trí ren

HELICOIL® Plus và bài toán sửa chữa ren hư hỏng

Một trong những ứng dụng nổi bật của HELICOIL® Plus là thread repair – sửa chữa ren. Khi ren bị hỏng, có thể xuất hiện các tình trạng:

• Ren bị tuôn
• Ren bị mòn
• Ren bị biến dạng
• Vít không thể siết đủ lực
• Vít bị trượt khi tháo lắp
• Ren bị hỏng do siết quá lực
• Ren bị ăn mòn
• Ren bị hư trong quá trình gia công

Trong những trường hợp này, kỹ thuật viên có thể xem xét phương án sử dụng insert thay vì thay mới toàn bộ chi tiết. Böllhoff hiện cung cấp nhiều bộ repair kit HELICOIL® Plus chuyên dụng, trong đó có bộ sửa ren nút xả dầu và các bộ sửa ren dành cho injector, spark plug và glow plug.

Lựa chọn HELICOIL® Plus chính hãng tại GSI Việt Nam

Việc lựa chọn đúng insert không chỉ phụ thuộc vào thương hiệu mà còn liên quan đến kích thước ren, chiều dài, vật liệu, loại insert và dụng cụ lắp đặt. GSI Việt Nam cung cấp giải pháp HELICOIL® Plus chính hãng nhằm đáp ứng nhu cầu của doanh nghiệp trong lĩnh vực sản xuất, sửa chữa và bảo trì công nghiệp.

Khi liên hệ GSI, khách hàng nên cung cấp các thông tin cơ bản:

• Kích thước ren cần sửa hoặc gia cường
• Loại ren: metric hoặc inch
• Bước ren
• Chiều sâu lỗ
• Vật liệu của chi tiết
• Loại vít/bulông sử dụng
• Môi trường làm việc
• Số lượng vị trí cần xử lý
• Yêu cầu sửa chữa hay sản xuất mới

Từ những thông tin này, việc lựa chọn insert, dụng cụ taro và dụng cụ lắp đặt sẽ chính xác hơn.

Dụng cụ lắp đặt HELICOIL® Plus

Một hệ thống HELICOIL® hoàn chỉnh không chỉ bao gồm insert. Để đảm bảo chất lượng mối ghép, Böllhoff cung cấp hệ thống dụng cụ tương ứng, gồm:

• Mũi khoan chuẩn bị lỗ
• Dụng cụ countersink
• Taro HELICOIL®
• Plug gauge
• Mandrel lắp insert
• Dụng cụ bẻ tang
• Dụng cụ lắp thủ công
• Dụng cụ lắp khí nén
• Hệ thống lắp tự động

Theo Böllhoff, lựa chọn dụng cụ lắp phụ thuộc vào số lượng insert cần xử lý, vị trí lỗ và kích thước ren. Đối với sản xuất hàng loạt, doanh nghiệp có thể sử dụng các hệ thống lắp đặt chuyên dụng để tăng năng suất và tính ổn định của quy trình.

Những lưu ý khi sử dụng HELICOIL® Plus

Chọn đúng kích thước insert

Không nên chỉ dựa vào đường kính ngoài của insert. Cần xác định chính xác ren trong, bước ren và chiều dài cần thiết.

Sử dụng đúng taro

Ren giữ HELICOIL® không nên được tạo tùy ý bằng một loại taro thông thường không phù hợp. Sử dụng dụng cụ được thiết kế cho hệ thống HELICOIL® giúp đảm bảo hình học và dung sai của ren giữ.

Kiểm tra bằng plug gauge

Sau khi tạo ren, cần kiểm tra ren giữ bằng dụng cụ kiểm tra phù hợp. Böllhoff cung cấp plug gauge nhằm kiểm tra ren giữ được tạo ra có đạt yêu cầu hay không.

Kiểm soát chiều sâu

Đặc biệt với lỗ mù, cần đảm bảo chiều sâu ren và chiều sâu lắp insert phù hợp với thiết kế. Tài liệu kỹ thuật HELICOIL® Plus của Böllhoff quy định các giá trị như chiều sâu ren tối thiểu, chiều dài danh nghĩa của insert và giới hạn chiều sâu lắp đặt.

Sử dụng đúng dụng cụ lắp

Đối với số lượng ít, dụng cụ thủ công có thể phù hợp. Trong sản xuất trung bình và lớn, dụng cụ khí nén hoặc hệ thống tự động có thể giúp tăng năng suất và kiểm soát quá trình.

Tại sao nên lựa chọn HELICOIL® Plus của Böllhoff?

HELICOIL® đã được phát triển trong nhiều thập kỷ và trở thành một trong những sản phẩm quan trọng trong lịch sử của Böllhoff.

Những điểm đáng chú ý gồm:

• Lịch sử phát triển lâu dài từ năm 1954 tại Böllhoff
• Công nghệ insert ren dạng cuộn đã được ứng dụng rộng rãi
• Phù hợp cho vật liệu có độ bền cắt thấp
• Hỗ trợ gia cường ren
• Hỗ trợ phục hồi ren bị hư hỏng
• Có nhiều kích thước và chiều dài
• Có phiên bản Free Running và Screwlock
• Có hệ thống dụng cụ lắp đặt tương ứng
• Phù hợp từ sửa chữa đơn chiếc đến sản xuất hàng loạt
• Ứng dụng trong nhiều ngành công nghiệp

Böllhoff cho biết HELICOIL® đã trở thành thương hiệu insert ren được biết đến trên toàn cầu và tiếp tục được phát triển với các biến thể, công cụ lắp đặt và hệ thống tự động hóa mới.

GSI – Đơn vị phân phối HELICOIL® Plus chính hãng tại Việt Nam

Đối với doanh nghiệp đang tìm kiếm HELICOIL Plus chính hãng tại Việt Nam, GSI cung cấp sản phẩm và giải pháp phù hợp cho nhu cầu sửa chữa, gia cường và phục hồi ren công nghiệp.

Thay vì chỉ lựa chọn một insert theo kích thước, khách hàng có thể trao đổi với GSI về toàn bộ ứng dụng để xác định:

1. Loại HELICOIL® Plus phù hợp
2. Kích thước ren
3. Chiều dài insert
4. Vật liệu insert
5. Loại taro cần sử dụng
6. Dụng cụ kiểm tra ren
7. Mandrel hoặc dụng cụ lắp đặt
8. Phương án lắp đặt thủ công, khí nén hoặc tự động
9. Giải pháp phù hợp với sản xuất số lượng lớn

Đây là cách tiếp cận đặc biệt quan trọng đối với những ứng dụng có yêu cầu cao về độ chính xác, khả năng chịu tải và độ ổn định của mối ghép.

Kết luận

HELICOIL® Plus là giải pháp insert ren được phát triển trên nền tảng công nghệ HELICOIL® lâu đời của Böllhoff, phù hợp cho cả mục đích gia cường ren mới và phục hồi ren bị hư hỏng. Từ bước ngoặt năm 1954 khi Böllhoff tiếp nhận giấy phép sản xuất và phân phối HELICOIL®, công nghệ này liên tục được phát triển với nhiều biến thể, dụng cụ lắp đặt và giải pháp tự động hóa. Ngày nay, HELICOIL® được ứng dụng trong nhiều lĩnh vực từ cơ khí, ô tô, hàng không đến sản xuất thiết bị công nghiệp.

Với doanh nghiệp tại Việt Nam đang cần HELICOIL Plus chính hãng, GSI cung cấp sản phẩm và giải pháp phù hợp cho nhiều nhu cầu sửa chữa, bảo trì và sản xuất công nghiệp. Để lựa chọn chính xác insert HELICOIL® Plus, taro, dụng cụ kiểm tra và dụng cụ lắp đặt, khách hàng nên cung cấp kích thước ren, vật liệu chi tiết, chiều sâu lỗ và yêu cầu ứng dụng cho GSI. Việc lựa chọn đúng ngay từ đầu giúp nâng cao độ tin cậy của mối ghép, hạn chế sai lỗi trong quá trình lắp ráp và tối ưu chi phí bảo trì.
