Đồng hồ đo mô men xoắn Sauter DB 50-2 - GSI cung cấp cho tập đoàn sản xuất thiết bị làm sạch lớn

Trong các dây chuyền sản xuất thiết bị công nghiệp, kiểm soát mô men xoắn là một trong những yếu tố quan trọng để đảm bảo các mối ghép ren đạt yêu cầu kỹ thuật và duy trì độ ổn định của sản phẩm. Đặc biệt với những doanh nghiệp sản xuất thiết bị có nhiều công đoạn lắp ráp bằng cờ lê lực, tua vít điện hoặc tua vít dùng pin, việc kiểm tra định kỳ mô men xoắn của dụng cụ siết giúp hạn chế sai lệch trong quá trình sản xuất và nâng cao khả năng kiểm soát chất lượng.

Trong một dự án cung cấp thiết bị đo kiểm công nghiệp, GSI đã cung cấp đồng hồ đo mô men xoắn Sauter DB 50-2 cho một tập đoàn sản xuất thiết bị làm sạch đa quốc gia. Thiết bị được lựa chọn nhằm đáp ứng nhu cầu kiểm tra mô men xoắn của các dụng cụ siết lực và hỗ trợ công tác kiểm soát chất lượng trong môi trường sản xuất công nghiệp.

Với dải đo từ 2,5 – 50 Nm, độ chia 0,01 Nm, độ chính xác ±0,5% F.S., khả năng lưu 500 giá trị đo cùng các giao tiếp USB và RS-232, Sauter DB 50-2 là giải pháp phù hợp cho các hoạt động kiểm tra, xác nhận và quản lý dữ liệu đo mô men xoắn.

GSI cung cấp đồng hồ đo mô men xoắn cho tập đoàn sản xuất thiết bị làm sạch đa quốc gia

Việc sử dụng các dụng cụ siết lực trong dây chuyền sản xuất đòi hỏi doanh nghiệp không chỉ quan tâm đến bản thân dụng cụ mà còn phải có phương pháp kiểm tra khả năng tạo lực siết của dụng cụ theo thời gian. Cờ lê lực, tua vít điện và tua vít pin đều có thể xuất hiện sai lệch do tần suất sử dụng, điều kiện làm việc hoặc quá trình bảo trì.

Đối với các tập đoàn sản xuất có quy trình kiểm soát chất lượng chặt chẽ, một hệ thống kiểm tra mô men xoắn phù hợp có thể giúp doanh nghiệp theo dõi tình trạng dụng cụ, xác nhận kết quả đo và lưu trữ dữ liệu phục vụ công tác kiểm soát.

Trong trường hợp này, đồng hồ đo mô men xoắn Sauter DB 50-2 được GSI cung cấp cho khách hàng là một thiết bị phục vụ trực tiếp cho nhu cầu kiểm tra dụng cụ siết lực và đo mô men xoắn trong môi trường công nghiệp.

Vai trò của thiết bị đo mô men xoắn trong sản xuất

Mô men xoắn là đại lượng thể hiện tác dụng xoay của lực quanh một trục. Trong lắp ráp công nghiệp, mô men xoắn thường được sử dụng để kiểm soát lực siết của các mối ghép ren. Nếu lực siết quá thấp, mối ghép có thể không đủ chắc chắn. Ngược lại, nếu lực siết quá cao, chi tiết ren, bu lông hoặc bộ phận được lắp ráp có thể bị biến dạng hoặc hư hỏng.

Do đó, doanh nghiệp cần kiểm soát không chỉ giá trị lực siết trong quá trình lắp ráp mà còn tình trạng của chính dụng cụ tạo lực. Đây là lý do đồng hồ đo mô men xoắn được sử dụng trong các công đoạn kiểm tra, hiệu chuẩn và xác nhận thiết bị siết.

Những dụng cụ có thể kiểm tra với Sauter DB 50-2

Sauter DB 50-2 được thiết kế đặc biệt cho việc kiểm tra mô men xoắn của nhiều loại dụng cụ siết, trong đó nổi bật là:

• Cờ lê lực.
• Tua vít điện.
• Tua vít dùng pin.
• Các dụng cụ siết lực phù hợp với dải đo của thiết bị.

Ngoài việc đo giá trị mô men xoắn, thiết bị còn hỗ trợ chức năng Peak Hold để ghi nhận giá trị cực đại và Track để theo dõi giá trị đo liên tục. Điều này giúp người vận hành có thể lựa chọn phương thức kiểm tra phù hợp với từng loại dụng cụ.

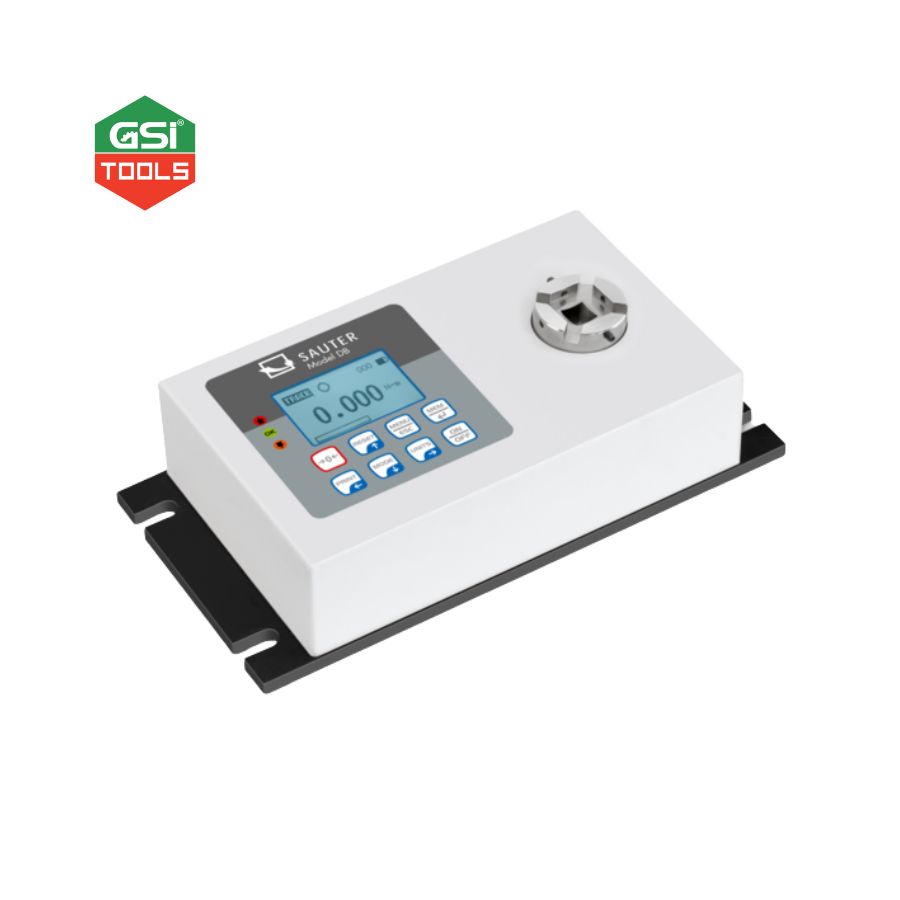

Đồng hồ đo mô men xoắn Sauter DB 50-2 có gì nổi bật?

Sauter DB 50-2 thuộc dòng thiết bị đo mô men xoắn chuyên dụng của SAUTER, được phát triển cho các ứng dụng kiểm tra dụng cụ siết và kiểm soát mô men xoắn. Thiết bị kết hợp khả năng đo với chức năng lưu trữ dữ liệu, thiết lập giới hạn và giao tiếp với máy tính.

Dải đo 2,5 – 50 Nm, độ chia 0,01 Nm

Thông số quan trọng đầu tiên khi lựa chọn đồng hồ đo mô men xoắn là dải đo. Sauter DB 50-2 có dải đo từ 2,5 đến 50 Nm, đáp ứng nhiều nhu cầu kiểm tra dụng cụ siết trong sản xuất và bảo trì.

Độ chia của thiết bị đạt 0,01 Nm, cho phép hiển thị những thay đổi nhỏ của giá trị mô men trong quá trình kiểm tra. Độ chính xác được công bố ở mức ±0,5% giá trị tối đa của dải đo, phù hợp với các công việc kiểm tra và kiểm soát dụng cụ siết trong môi trường công nghiệp.

Hỗ trợ nhiều đơn vị đo mô men xoắn

Sauter DB 50-2 hỗ trợ nhiều đơn vị đo gồm Nm, kgf/cm, kgf/m, in/lbs và ft/lbs. Tính năng này đặc biệt hữu ích trong môi trường sản xuất đa quốc gia, nơi các tài liệu kỹ thuật, tiêu chuẩn nội bộ hoặc dụng cụ có thể sử dụng những hệ đơn vị khác nhau.

Thay vì phải chuyển đổi thủ công, người vận hành có thể lựa chọn đơn vị phù hợp trực tiếp trên thiết bị, giúp giảm nguy cơ nhầm lẫn trong quá trình đọc và ghi nhận kết quả.

Đo theo cả hai chiều xoay

Thiết bị có khả năng đo theo cả hai hướng xoay. Đây là đặc điểm hữu ích khi kiểm tra các dụng cụ có thể tạo mô men theo nhiều chiều hoặc khi doanh nghiệp cần đánh giá dụng cụ trong các điều kiện vận hành khác nhau.

Khả năng đo hai chiều cũng giúp tăng tính linh hoạt của thiết bị khi được sử dụng trong phòng kiểm tra, khu vực bảo trì hoặc dây chuyền sản xuất.

Chức năng Peak Hold và Track hỗ trợ kiểm tra dụng cụ siết

Trong quá trình kiểm tra mô men xoắn, việc ghi nhận giá trị cực đại thường rất quan trọng, đặc biệt khi đánh giá các dụng cụ siết tạo lực trong thời gian ngắn.

Peak Hold ghi nhận giá trị mô men cực đại

Chức năng Peak Hold cho phép thiết bị giữ lại giá trị đỉnh đạt được trong quá trình đo. Người vận hành có thể sử dụng chức năng này để xác định giá trị mô men cực đại mà dụng cụ tạo ra mà không cần phải quan sát liên tục màn hình trong thời điểm lực đạt đỉnh.

Đối với việc kiểm tra cờ lê lực hoặc các dụng cụ siết có chuyển động nhanh, đây là chức năng giúp quá trình đọc kết quả thuận tiện hơn.

Track hiển thị giá trị đo liên tục

Bên cạnh Peak Hold, Sauter DB 50-2 còn có chế độ Track để hiển thị giá trị đo liên tục. Người vận hành có thể lựa chọn chế độ phù hợp tùy theo mục tiêu kiểm tra.

Việc kết hợp hai phương thức hiển thị giúp thiết bị có thể đáp ứng cả nhu cầu theo dõi diễn biến mô men và nhu cầu xác định giá trị cực đại.

Kiểm tra đạt và không đạt với chức năng thiết lập giới hạn

Một điểm đáng chú ý của Sauter DB 50-2 là chức năng thiết lập giới hạn đo. Người dùng có thể lập giới hạn trên và giới hạn dưới theo yêu cầu kiểm tra.

Thiết lập giới hạn trên và dưới

Trong một quy trình kiểm tra dụng cụ siết, doanh nghiệp có thể xác định trước khoảng giá trị mô men được chấp nhận. Khi kết quả nằm trong phạm vi cài đặt, thiết bị có thể hỗ trợ xác định trạng thái đạt yêu cầu. Nếu kết quả vượt quá giới hạn, người vận hành có thể nhận biết thông qua hệ thống cảnh báo.

Sauter DB 50-2 hỗ trợ cảnh báo bằng cả tín hiệu âm thanh và hình ảnh. Điều này giúp người vận hành nhanh chóng nhận biết trạng thái của phép đo mà không phải chỉ dựa vào việc đọc giá trị số trên màn hình.

Ứng dụng trong kiểm soát chất lượng

Chức năng giới hạn đặc biệt hữu ích trong các quy trình kiểm tra lặp lại. Thay vì chỉ ghi nhận một con số, doanh nghiệp có thể xây dựng tiêu chí kiểm tra dựa trên khoảng giá trị cho phép.

Đây là cách tiếp cận phù hợp với các bộ phận QC, phòng kiểm tra dụng cụ và những doanh nghiệp có yêu cầu kiểm soát chất lượng chặt chẽ đối với công đoạn lắp ráp.

Bộ nhớ 500 kết quả giúp quản lý dữ liệu đo

Trong hoạt động kiểm tra công nghiệp, kết quả đo không chỉ có giá trị tại thời điểm thực hiện phép đo. Việc lưu trữ dữ liệu giúp doanh nghiệp có thể đối chiếu, theo dõi và lập hồ sơ kiểm tra.

Sauter DB 50-2 được trang bị bộ nhớ trong có khả năng lưu tới 500 giá trị đo riêng lẻ. Đây là một lợi thế đáng chú ý khi thiết bị được sử dụng cho các hoạt động kiểm tra định kỳ hoặc nhiều dụng cụ liên tiếp.

Kết nối USB và RS-232

Thiết bị hỗ trợ giao tiếp USB Device và RS-232. Dữ liệu trong bộ nhớ có thể được truyền sang máy tính thông qua phần mềm tùy chọn của SAUTER.

Khả năng kết nối này giúp doanh nghiệp thuận tiện hơn trong việc xây dựng quy trình quản lý dữ liệu đo, đặc biệt khi cần lưu trữ nhiều kết quả hoặc phục vụ công tác phân tích và lập báo cáo.

Đối với các nhà máy có quy trình kiểm soát dụng cụ định kỳ, việc kết hợp đo lường với lưu trữ dữ liệu giúp tăng tính truy xuất của kết quả kiểm tra và giảm sự phụ thuộc vào việc ghi chép thủ công.

Thông số kỹ thuật đồng hồ đo mô men xoắn Sauter DB 50-2

Đồng hồ đo mô men xoắn Sauter DB 50-2 phù hợp với những ứng dụng nào?

Với cấu hình đo, khả năng lưu dữ liệu và các chức năng kiểm tra giới hạn, Sauter DB 50-2 có thể được sử dụng trong nhiều môi trường công nghiệp khác nhau.

Kiểm tra và hiệu chuẩn cờ lê lực

Cờ lê lực được sử dụng phổ biến trong các công đoạn lắp ráp cần kiểm soát lực siết. Theo thời gian, dụng cụ có thể phát sinh sai lệch. Việc sử dụng đồng hồ đo mô men xoắn giúp kiểm tra lại khả năng tạo lực của cờ lê và hỗ trợ quy trình quản lý dụng cụ.

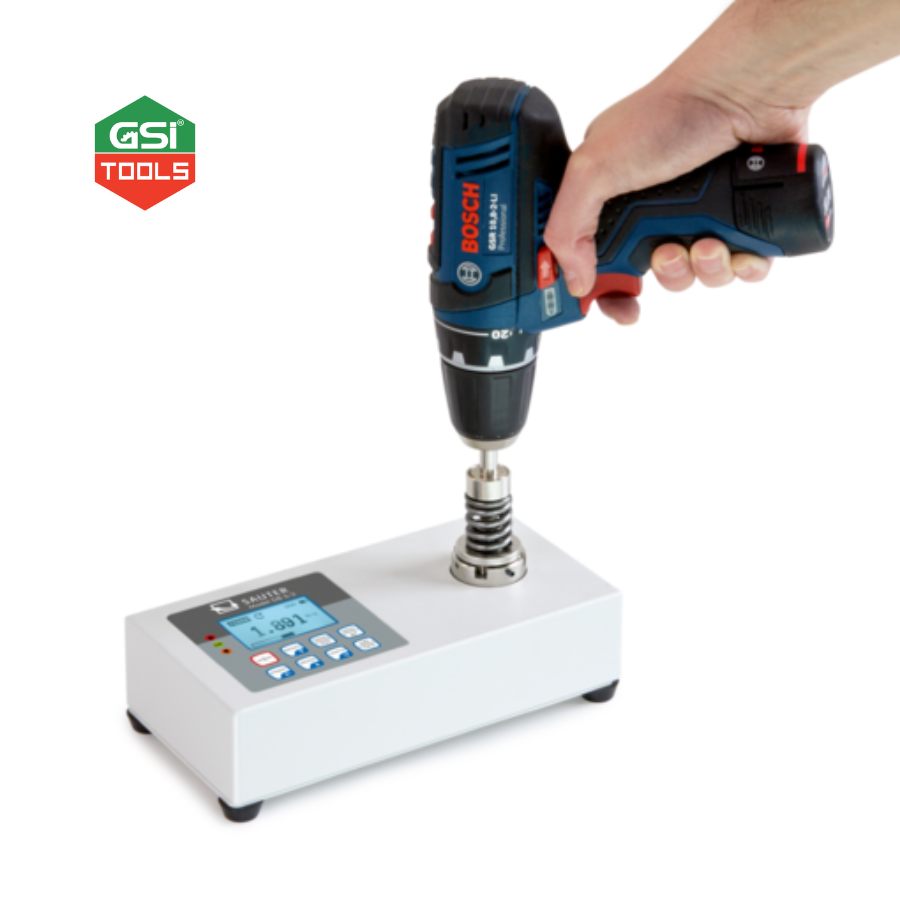

Kiểm tra tua vít điện và tua vít pin

Các dây chuyền lắp ráp hiện đại sử dụng nhiều loại tua vít điện hoặc tua vít dùng pin để tăng năng suất. Sauter DB 50-2 được thiết kế đặc biệt cho việc kiểm tra mô men của các loại dụng cụ này.

Thiết bị còn có thể kết hợp với bộ mô phỏng mối ghép ren để thực hiện kiểm tra động đối với tua vít điện, phù hợp với những quy trình đánh giá dụng cụ trong môi trường sản xuất.

Phòng thí nghiệm và bộ phận kiểm soát chất lượng

Khả năng đo chính xác, lưu trữ dữ liệu và truyền dữ liệu sang máy tính khiến thiết bị phù hợp với phòng thí nghiệm, bộ phận QC hoặc khu vực chuyên kiểm tra dụng cụ.

Người dùng có thể thiết lập giới hạn kiểm tra, lưu kết quả và sử dụng dữ liệu cho quá trình đánh giá hoặc lập báo cáo.

Bảo trì và dịch vụ kỹ thuật

Trong hoạt động bảo trì, các dụng cụ siết cần được kiểm tra để đảm bảo đáp ứng yêu cầu trước khi đưa trở lại sử dụng. Sauter DB 50-2 có thể được sử dụng tại xưởng bảo trì, trung tâm dịch vụ hoặc khu vực quản lý dụng cụ.

Vì sao kiểm soát mô men xoắn quan trọng trong dây chuyền sản xuất?

Trong một dây chuyền lắp ráp, chất lượng của sản phẩm cuối cùng không chỉ phụ thuộc vào vật liệu hoặc thiết kế mà còn chịu ảnh hưởng bởi nhiều thông số trong quá trình sản xuất. Lực siết của các mối ghép là một trong những yếu tố cần được kiểm soát.

Nếu mô men xoắn không phù hợp, mối ghép có thể không đạt yêu cầu về độ chắc chắn hoặc có thể tạo ra ứng suất không mong muốn trên chi tiết. Vì vậy, kiểm tra dụng cụ siết là một phần quan trọng trong hệ thống kiểm soát chất lượng của nhiều nhà máy.

Giảm rủi ro sai lệch trong quá trình lắp ráp

Việc kiểm tra định kỳ giúp doanh nghiệp phát hiện những dụng cụ có dấu hiệu sai lệch trước khi chúng tiếp tục được sử dụng trong dây chuyền. Đây là một biện pháp phòng ngừa nhằm giảm nguy cơ phát sinh lỗi liên quan đến lực siết.

Tăng khả năng truy xuất dữ liệu

Khi kết quả kiểm tra được lưu trữ, doanh nghiệp có thể xây dựng lịch sử đo cho từng đợt kiểm tra. Dữ liệu này có thể hỗ trợ việc đánh giá xu hướng sai lệch của dụng cụ và phục vụ các quy trình quản lý chất lượng.

Chuẩn hóa quy trình kiểm tra dụng cụ

Việc sử dụng một thiết bị đo chuyên dụng giúp doanh nghiệp xây dựng quy trình kiểm tra có tiêu chí rõ ràng hơn. Các giá trị giới hạn có thể được thiết lập trước, từ đó hỗ trợ phân loại kết quả đạt hoặc không đạt.

GSI – giải pháp cung cấp thiết bị đo kiểm cho sản xuất công nghiệp

Việc GSI cung cấp đồng hồ đo mô men xoắn Sauter DB 50-2 cho một tập đoàn sản xuất thiết bị làm sạch đa quốc gia là một ví dụ về nhu cầu thực tế đối với thiết bị đo kiểm trong các nhà máy hiện đại.

Đối với khách hàng công nghiệp, việc lựa chọn thiết bị đo không chỉ dựa trên dải đo mà còn cần xem xét độ chính xác, phương thức ghi nhận dữ liệu, khả năng kết nối, điều kiện sử dụng và mục đích kiểm tra. Vì vậy, quá trình tư vấn cần bắt đầu từ ứng dụng thực tế thay vì chỉ lựa chọn sản phẩm dựa trên tên gọi.

Tư vấn thiết bị theo ứng dụng

Tùy vào loại dụng cụ cần kiểm tra, dải mô men, tần suất sử dụng và yêu cầu quản lý dữ liệu, doanh nghiệp có thể cần những cấu hình thiết bị khác nhau. GSI có thể hỗ trợ khách hàng xác định các thông số cần thiết trước khi lựa chọn giải pháp đo.

Hỗ trợ nhu cầu kiểm tra trong nhà máy

Đối với những doanh nghiệp có nhiều công đoạn lắp ráp, việc kiểm soát dụng cụ siết cần được xem xét như một phần của quy trình chất lượng tổng thể. Thiết bị như Sauter DB 50-2 có thể đóng vai trò là công cụ kiểm tra tại khu vực QC, phòng kỹ thuật, phòng hiệu chuẩn hoặc xưởng bảo trì.

Những yếu tố cần xem xét khi lựa chọn đồng hồ đo mô men xoắn

Không phải tất cả thiết bị đo mô men xoắn đều phù hợp với mọi ứng dụng. Khi lựa chọn thiết bị, doanh nghiệp nên đánh giá một số yếu tố kỹ thuật quan trọng.

Dải đo

Dải đo cần phù hợp với mô men dự kiến kiểm tra. Nếu dụng cụ cần kiểm tra nằm quá gần giới hạn thấp hoặc vượt quá giới hạn của thiết bị, kết quả có thể không đáp ứng mục tiêu sử dụng.

Độ chính xác và độ chia

Độ chính xác quyết định mức độ sai lệch cho phép của phép đo, trong khi độ chia thể hiện mức thay đổi nhỏ nhất mà thiết bị có thể hiển thị. Đây là hai thông số cần được xem xét đồng thời.

Chức năng lưu trữ và truyền dữ liệu

Đối với nhà máy có yêu cầu quản lý chất lượng, thiết bị có bộ nhớ và giao tiếp dữ liệu sẽ thuận tiện hơn so với thiết bị chỉ hiển thị kết quả tức thời.

Khả năng thiết lập giới hạn

Nếu thiết bị được sử dụng để kiểm tra đạt/không đạt, chức năng thiết lập giới hạn trên và dưới sẽ giúp chuẩn hóa thao tác kiểm tra và giảm phụ thuộc vào đánh giá chủ quan của người vận hành.

Điều kiện sử dụng

Môi trường sản xuất có thể chứa bụi, dầu, rung động hoặc các yếu tố cơ học khác. Vì vậy, cấu trúc vỏ, phương thức gá cố định và độ bền của thiết bị cũng cần được xem xét khi lựa chọn.

Kết luận

Đồng hồ đo mô men xoắn Sauter DB 50-2 là thiết bị chuyên dụng cho kiểm tra mô men của cờ lê lực, tua vít điện và tua vít dùng pin, với dải đo 2,5 – 50 Nm, độ chia 0,01 Nm và độ chính xác ±0,5% F.S.

Việc tích hợp Peak Hold, Track, thiết lập giới hạn, bộ nhớ 500 kết quả cùng giao tiếp USB và RS-232 giúp thiết bị không chỉ phục vụ đo mô men xoắn mà còn hỗ trợ quá trình kiểm soát và quản lý dữ liệu đo trong môi trường sản xuất.

Trong dự án thực tế, GSI đã cung cấp Sauter DB 50-2 cho một tập đoàn sản xuất thiết bị làm sạch đa quốc gia, đáp ứng nhu cầu kiểm tra dụng cụ siết và hỗ trợ kiểm soát chất lượng trong hoạt động sản xuất.

Nếu doanh nghiệp đang tìm kiếm đồng hồ đo mô men xoắn để kiểm tra cờ lê lực, tua vít điện, tua vít pin hoặc xây dựng quy trình kiểm soát dụng cụ siết, GSI có thể tư vấn lựa chọn thiết bị dựa trên dải đo, độ chính xác, loại dụng cụ và yêu cầu quản lý dữ liệu thực tế.

Câu hỏi thường gặp về đồng hồ đo mô men xoắn Sauter DB 50-2

Sauter DB 50-2 có dải đo bao nhiêu?

Sauter DB 50-2 có dải đo từ 2,5 đến 50 Nm, với độ chia 0,01 Nm.

Sauter DB 50-2 có thể kiểm tra cờ lê lực không?

Có. Thiết bị được thiết kế phù hợp để kiểm tra mô men xoắn của cờ lê lực, bên cạnh tua vít điện và tua vít dùng pin.

Đồng hồ đo mô men xoắn Sauter DB 50-2 có lưu được kết quả không?

Có. Bộ nhớ trong của thiết bị có thể lưu tới 500 giá trị đo riêng lẻ. Dữ liệu có thể được truyền sang máy tính thông qua giao tiếp USB hoặc RS-232 với phần mềm tùy chọn.

Sauter DB 50-2 có chức năng Peak Hold không?

Có. Chức năng Peak Hold giúp ghi nhận và giữ lại giá trị mô men cực đại trong quá trình đo. Thiết bị cũng hỗ trợ chế độ Track để hiển thị giá trị đo liên tục.

Thiết bị có thể đo theo cả hai chiều không?

Có. Sauter DB 50-2 hỗ trợ đo mô men theo cả hai chiều xoay.

Sauter DB 50-2 có thể cài đặt giới hạn đo không?

Có. Người dùng có thể thiết lập giới hạn trên và dưới. Thiết bị hỗ trợ cảnh báo bằng âm thanh và hình ảnh để nhận biết trạng thái của kết quả đo.

Sauter DB 50-2 phù hợp với những môi trường nào?

Thiết bị phù hợp với xưởng sản xuất, phòng thí nghiệm, khu vực chế tạo khuôn mẫu, bộ phận kiểm soát chất lượng, xưởng bảo trì và các môi trường cần kiểm tra dụng cụ siết lực.
