Dao phay cầu hợp kim là gì? Ứng dụng và cách chọn dao phay CNC hiệu quả

Trong lĩnh vực gia công cơ khí chính xác, đặc biệt là gia công CNC hiện đại, việc lựa chọn đúng dụng cụ cắt quyết định trực tiếp đến chất lượng sản phẩm, năng suất và tuổi thọ máy móc. Trong số các loại dao phay được sử dụng phổ biến hiện nay, dao phay cầu hợp kim là lựa chọn quan trọng cho các công việc gia công bề mặt cong, khuôn mẫu và chi tiết 3D phức tạp.

Vậy dao phay cầu hợp kim là gì? Loại dao này có cấu tạo như thế nào, ưu điểm ra sao và được ứng dụng trong những lĩnh vực nào? Bài viết dưới đây sẽ giúp bạn hiểu rõ từ nguyên lý hoạt động đến kinh nghiệm lựa chọn và sử dụng hiệu quả trong thực tế sản xuất.

Dao phay cầu hợp kim là gì?

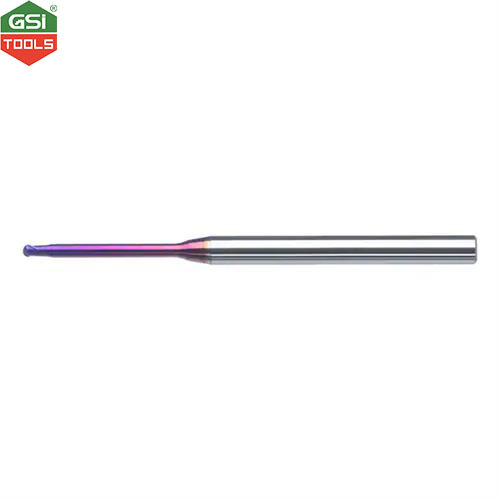

Dao phay cầu hợp kim (Ball Nose End Mill Carbide) là loại dao phay CNC có phần đầu dạng bán cầu hoặc hình cầu, được chế tạo từ vật liệu hợp kim cứng carbide có độ cứng và khả năng chịu nhiệt cao.

Khác với dao phay ngón đầu phẳng, dao phay cầu hợp kim có bán kính cong ở đầu dao giúp tạo ra các bề mặt bo tròn, bề mặt cong 3D và chi tiết có hình học phức tạp với độ hoàn thiện cao.

Loại dao này thường được sử dụng trên các máy CNC 3 trục, 4 trục và 5 trục để gia công:

• Khuôn ép nhựa
• Khuôn dập
• Cánh turbine
• Chi tiết ô tô
• Linh kiện hàng không
• Sản phẩm mỹ nghệ kim loại
• Bề mặt 3D phức tạp

Cấu tạo của dao phay cầu hợp kim

Một dao phay cầu hợp kim tiêu chuẩn thường bao gồm các bộ phận chính sau:

Phần đầu cầu

Đây là đặc điểm nhận biết quan trọng nhất của dao. Đầu dao có dạng bán kính cong giúp giảm hiện tượng gợn sóng khi gia công bề mặt 3D.

Ưu điểm của đầu cầu:

• Gia công bề mặt mịn hơn
• Giảm vết dao
• Tăng độ chính xác khi chạy contour
• Phù hợp với biên dạng cong

Lưỡi cắt

Dao có thể được thiết kế:

• 2 me cắt
• 3 me cắt
• 4 me cắt
• Nhiều me cắt hơn tùy ứng dụng

Số lượng me cắt ảnh hưởng đến:

• Khả năng thoát phoi
• Độ bóng bề mặt
• Tốc độ gia công
• Độ cứng vững của dao

Chuôi dao

Chuôi dao dùng để gá kẹp vào holder hoặc collet của máy CNC.

Các tiêu chuẩn phổ biến:

• Chuôi thẳng
• Chuôi Weldon
• Chuôi theo tiêu chuẩn DIN

Lớp phủ bề mặt

Dao phay cầu hợp kim hiện đại thường được phủ thêm các lớp coating như:

• TiAlN
• AlTiN
• TiSiN
• DLC

Mục đích:

• Tăng khả năng chịu nhiệt
• Giảm ma sát
• Chống mài mòn
• Tăng tuổi thọ dao

Vật liệu carbide trong dao phay cầu có gì đặc biệt?

Carbide là vật liệu hợp kim cứng được tạo thành chủ yếu từ tungsten carbide kết hợp với cobalt.

Độ cứng rất cao

Carbide có thể đạt độ cứng lên đến 90 HRA, cao hơn nhiều so với thép gió HSS.

Chịu nhiệt tốt

Dao vẫn giữ được độ cứng ở nhiệt độ cao khi gia công tốc độ lớn.

Khả năng chống mài mòn vượt trội

Đặc biệt phù hợp với:

• Thép tôi
• Inox
• Gang
• Titanium
• Hợp kim chịu nhiệt

Cho phép gia công tốc độ cao

Giúp tăng năng suất đáng kể trên máy CNC hiện đại.

Nguyên lý hoạt động của dao phay cầu hợp kim

Dao phay cầu hợp kim hoạt động bằng chuyển động quay tốc độ cao kết hợp với chuyển động chạy dao theo quỹ đạo lập trình CNC.

Do đầu dao có dạng cầu nên:

• Tiếp xúc cắt diễn ra linh hoạt hơn
• Dao dễ dàng di chuyển theo các bề mặt cong
• Hạn chế góc chết khi gia công 3D

Trong gia công CNC, dao thường được sử dụng cho:

• Finishing (gia công tinh)
• Semi-finishing (bán tinh)
• Gia công contour 3D

Ưu điểm của dao phay cầu hợp kim

Gia công bề mặt 3D hiệu quả

Đây là ưu điểm lớn nhất của dao phay cầu hợp kim.

Dao giúp:

• Tạo biên dạng cong mượt
• Gia công khuôn mẫu chính xác
• Hạn chế vết bậc trên bề mặt

Độ hoàn thiện bề mặt cao

Khi sử dụng đúng thông số cắt, dao có thể tạo độ bóng bề mặt rất tốt, giảm thời gian đánh bóng sau gia công.

Tăng độ chính xác

Dao phù hợp cho:

• Gia công chi tiết phức tạp
• Khuôn mẫu độ chính xác cao
• Sản phẩm yêu cầu dung sai nhỏ

Tăng tuổi thọ dụng cụ

Nhờ vật liệu carbide và lớp phủ chống mài mòn, dao có tuổi thọ cao hơn đáng kể so với dao HSS.

Khả năng gia công vật liệu cứng

Dao phay cầu hợp kim có thể gia công:

• Thép cứng
• Inox
• Hợp kim titan
• Vật liệu chịu nhiệt

Ứng dụng của dao phay cầu hợp kim trong gia công CNC

Gia công khuôn mẫu

Đây là lĩnh vực sử dụng dao phay cầu phổ biến nhất.

Ứng dụng trong:

• Khuôn ép nhựa
• Khuôn dập kim loại
• Khuôn đúc áp lực

Dao giúp tạo các lòng khuôn có biên dạng cong phức tạp với độ chính xác cao.

Gia công bề mặt 3D

Trong các sản phẩm có thiết kế tự do hoặc biên dạng phức tạp, dao phay cầu giúp:

• Chạy contour mượt
• Tạo bề mặt cong liên tục
• Hạn chế vết nối dao

Ví dụ:

• Mô hình kim loại
• Chi tiết mỹ thuật
• Sản phẩm thiết kế công nghiệp

Ngành hàng không

Các chi tiết trong ngành hàng không thường yêu cầu:

• Độ chính xác cao
• Vật liệu khó cắt
• Bề mặt hoàn thiện tốt

Dao phay cầu hợp kim được dùng để gia công:

• Cánh turbine

• Chi tiết động cơ
• Bộ phận hợp kim titan

Ngành ô tô

Ứng dụng trong sản xuất:

• Khuôn linh kiện ô tô
• Chi tiết động cơ
• Bộ phận cơ khí chính xác

Gia công điện cực EDM

Dao phay cầu được sử dụng để gia công điện cực đồng hoặc graphite cho máy EDM.

Gia công y tế

Trong sản xuất thiết bị y tế và implant, dao phay cầu giúp tạo:

• Bề mặt nhẵn
• Biên dạng phức tạp
• Độ chính xác cao

Phân loại dao phay cầu hợp kim

Theo số me cắt

Dao 2 me

Ưu điểm:

• Thoát phoi tốt
• Phù hợp vật liệu mềm

Ứng dụng:

• Nhôm
• Đồng
• Nhựa kỹ thuật

Dao 4 me

Ưu điểm:

• Độ cứng cao
• Gia công ổn định

Ứng dụng:

• Thép
• Inox
• Gang

Theo lớp phủ

Dao không phủ

Giá thành thấp, phù hợp gia công vật liệu mềm.

Dao phủ TiAlN

Khả năng chịu nhiệt tốt, phù hợp gia công thép.

Dao phủ DLC

Thường dùng cho nhôm và vật liệu màu.

Theo chiều dài dao

• Dao ngắn
• Dao dài
• Dao extra long

Chiều dài ảnh hưởng đến:

• Độ rung
• Độ cứng vững
• Khả năng tiếp cận chi tiết sâu

Cách chọn dao phay cầu hợp kim phù hợp

Chọn theo vật liệu gia công

Gia công nhôm

Nên chọn:

• Dao 2 me
• Góc xoắn lớn
• Lớp phủ DLC hoặc không phủ

Gia công thép cứng

Nên chọn:

• Dao 4 me
• Coating TiAlN
• Carbide hạt mịn

Chọn theo đường kính dao

Đường kính dao ảnh hưởng trực tiếp đến:

• Độ chi tiết của biên dạng
• Tốc độ gia công
• Độ cứng vững

Dao nhỏ:

• Gia công chi tiết tinh
• Bề mặt phức tạp

Dao lớn:

• Tăng năng suất
• Gia công thô tốt hơn

Chọn theo chiến lược gia công

Gia công tinh

Nên dùng:

• Bước tiến nhỏ
• Dao bán kính nhỏ
• Tốc độ cao

Gia công bán tinh

Ưu tiên:

• Dao cứng vững
• Khả năng thoát phoi tốt

Thông số cắt quan trọng khi dùng dao phay cầu

Tốc độ cắt (Vc)

Phụ thuộc vào:

• Vật liệu dao
• Vật liệu phôi
• Lớp phủ dao

Tốc độ trục chính (RPM)

Công thức cơ bản:

n=1000×Vcπ×Dn=\frac{1000\times V_c}{\pi \times D}n=π×D1000×Vc​​

Trong đó:

• n: tốc độ quay
• Vc: tốc độ cắt
• D: đường kính dao

Bước tiến dao (Feed rate)

Feed quá lớn có thể gây:

• Rung dao
• Gãy dao
• Bề mặt xấu

Chiều sâu cắt

Khi gia công tinh bằng dao cầu, thường dùng:

• Step over nhỏ
• Step down nhỏ

Để đạt độ bóng bề mặt cao.

Những lỗi thường gặp khi sử dụng dao phay cầu hợp kim

Dao bị mòn nhanh

Nguyên nhân:

• Chạy tốc độ quá cao
• Làm mát kém
• Chọn sai coating

Xuất hiện rung động

Nguyên nhân:

• Dao quá dài
• Holder kẹp kém
• Bước tiến không phù hợp

Giải pháp:

• Giảm chiều dài nhô dao
• Tăng độ cứng vững
• Tối ưu thông số cắt

Bề mặt gia công bị sọc

Nguyên nhân:

• Step over quá lớn
• Dao bị mòn
• Máy rung

Gãy dao

Thường do:

• Va chạm
• Lập trình sai
• Tăng tải đột ngột

Kinh nghiệm tăng tuổi thọ dao phay cầu hợp kim

Sử dụng holder chất lượng cao

Holder tốt giúp:

• Giảm đảo dao
• Tăng độ ổn định
• Giảm rung động

Tối ưu đường chạy dao

Nên sử dụng:

• Toolpath trochoidal
• Constant engagement
• Adaptive milling

Dùng dung dịch làm mát phù hợp

Giúp:

• Giảm nhiệt
• Tăng tuổi thọ dao
• Cải thiện bề mặt

Kiểm tra độ đảo dao

Runout lớn là nguyên nhân chính gây mòn lệch và gãy dao.

So sánh dao phay cầu hợp kim và dao phay đầu phẳng

Xu hướng sử dụng dao phay cầu trong gia công hiện đại

Hiện nay, các nhà máy CNC hiện đại đang ưu tiên sử dụng dao phay cầu hợp kim với:

• Carbide hạt siêu mịn
• Coating nano
• Thiết kế chống rung
• Tối ưu cho gia công tốc độ cao HSM

Kết hợp với:

• Máy CNC 5 trục
• CAM thông minh
• Toolpath AI

Giúp tăng:

• Độ chính xác
• Năng suất
• Chất lượng bề mặt

Tham khảo các sản phẩm dao phay, dao phay cầu hợp kim GSI phân phối chính hãng tại đây: https://gsi-tools.com.vn/dao-phay-ngon-carbide

Kết luận

Dao phay cầu hợp kim là dụng cụ cắt không thể thiếu trong gia công CNC hiện đại, đặc biệt với các chi tiết 3D, khuôn mẫu và sản phẩm yêu cầu độ chính xác cao. Nhờ khả năng gia công bề mặt cong hiệu quả, độ bền vượt trội và khả năng cắt vật liệu cứng, loại dao này đang được ứng dụng rộng rãi trong nhiều ngành công nghiệp như cơ khí chính xác, ô tô, hàng không và khuôn mẫu.

Việc lựa chọn đúng dao phay cầu hợp kim, kết hợp với thông số cắt phù hợp và chiến lược gia công tối ưu sẽ giúp doanh nghiệp:

• Tăng tuổi thọ dụng cụ
• Giảm chi phí sản xuất
• Nâng cao chất lượng sản phẩm
• Tăng hiệu quả gia công CNC

Nếu bạn đang tìm kiếm giải pháp gia công bề mặt 3D chất lượng cao, dao phay cầu hợp kim chắc chắn là lựa chọn đáng cân nhắc cho hệ thống sản xuất hiện đại.
