Cấu tạo thước đo góc vạn năng và ứng dụng trong đo kiểm cơ khí chính xác

Trong lĩnh vực cơ khí chế tạo, kiểm tra chất lượng sản phẩm và gia công chính xác, việc đo lường góc là yêu cầu bắt buộc để đảm bảo độ chính xác của chi tiết. Bên cạnh các dụng cụ đo phổ biến như thước cặp, panme hay đồng hồ so, cấu tạo thước đo góc vạn năng luôn là chủ đề được nhiều kỹ sư, kỹ thuật viên và nhân viên QC quan tâm.

Thước đo góc vạn năng là dụng cụ đo chuyên dùng để xác định góc trong, góc ngoài, góc nghiêng hoặc góc côn của chi tiết cơ khí với độ chính xác cao. Nhờ thiết kế linh hoạt, thiết bị này được sử dụng rộng rãi trong các nhà máy sản xuất, xưởng cơ khí, phòng kiểm tra chất lượng và các trung tâm nghiên cứu kỹ thuật.

Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo thước đo góc vạn năng, nguyên lý hoạt động, ưu điểm, ứng dụng thực tế cũng như cách lựa chọn sản phẩm phù hợp với nhu cầu sử dụng.

Thước đo góc vạn năng là gì?

Thước đo góc vạn năng (Universal Bevel Protractor) là dụng cụ đo cơ khí được thiết kế để đo chính xác các góc từ 0° đến 360° hoặc trong phạm vi nhất định tùy theo từng model.

Khác với thước đo góc thông thường chỉ phục vụ các phép đo cơ bản, thước đo góc vạn năng được trang bị hệ thống du xích giúp đọc kết quả chính xác đến:

• 5 phút cung (5')
• 2 phút cung (2')
• 1 phút cung (1')

tùy theo cấp chính xác của từng dòng sản phẩm.

Nhờ khả năng đo đa dạng, thiết bị này được ứng dụng trong:

• Gia công cơ khí chính xác
• Chế tạo khuôn mẫu
• Sản xuất linh kiện máy móc
• Kiểm tra chất lượng sản phẩm
• Đo góc côn
• Đo góc nghiêng bề mặt

Tại sao cần hiểu rõ cấu tạo thước đo góc vạn năng?

Hiểu rõ cấu tạo giúp người sử dụng:

• Đọc kết quả đo chính xác hơn
• Sử dụng đúng chức năng từng bộ phận
• Tăng tuổi thọ dụng cụ
• Hạn chế sai số trong quá trình đo
• Đánh giá chất lượng thiết bị trước khi đầu tư

Đối với doanh nghiệp sản xuất, việc lựa chọn đúng loại thước đo góc còn góp phần nâng cao chất lượng kiểm tra đầu vào và đầu ra của sản phẩm.

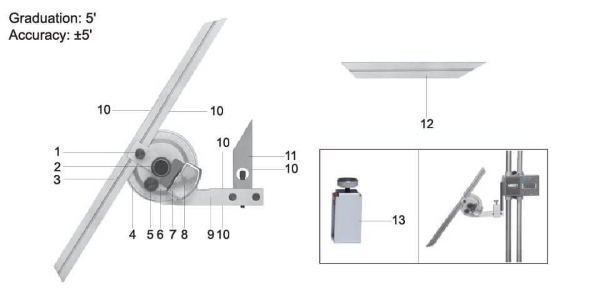

Cấu tạo thước đo góc vạn năng gồm những bộ phận nào?

Thân thước chính

Đây là bộ phận trung tâm của thiết bị.

Thân thước thường được chế tạo từ:

• Thép hợp kim chất lượng cao
• Thép không gỉ
• Thép tôi cứng chống mài mòn

Bề mặt được xử lý chống gỉ và khắc vạch chia bằng công nghệ laser hoặc ăn mòn hóa học nhằm đảm bảo độ bền lâu dài.

Chức năng của thân thước:

• Làm giá đỡ cho toàn bộ cơ cấu đo
• Chứa thang đo chính
• Tạo điểm tựa khi đo góc

Đĩa chia độ chính

Đây là bộ phận quan trọng nhất trong cấu tạo thước đo góc vạn năng.

Đĩa chia độ thường được khắc:

• Từ 0° đến 90°
• Hoặc từ 0° đến 360°

Các vạch chia được gia công chính xác nhằm đảm bảo khả năng đọc góc với sai số rất nhỏ.

Đặc điểm:

• Bề mặt mạ chrome chống chói
• Vạch chia rõ nét
• Dễ đọc trong điều kiện nhà xưởng

Thước lá (Blade)

Thước lá là thanh đo tiếp xúc trực tiếp với bề mặt chi tiết.

Nhiệm vụ:

• Áp sát cạnh cần đo
• Xác định vị trí góc
• Truyền giá trị góc tới hệ thống chia độ

Tùy từng model, chiều dài thước lá có thể từ:

• 150 mm
• 200 mm
• 300 mm
• 500 mm

Một số dòng cao cấp cho phép thay đổi hoặc tháo rời thước lá.

Thang đo du xích (Vernier Scale)

Đây là yếu tố tạo nên độ chính xác vượt trội của thước đo góc vạn năng.

Vai trò:

• Đọc phần lẻ của góc đo
• Tăng độ phân giải kết quả

Các mức chia phổ biến:

• 5 phút cung
• 2 phút cung
• 1 phút cung

Nhờ hệ thống du xích, người dùng có thể xác định góc chính xác hơn rất nhiều so với các loại thước đo góc thông thường.

Vít khóa cố định

Sau khi xác định được góc cần đo, vít khóa giúp cố định vị trí của thước lá.

Lợi ích:

• Tránh thay đổi góc trong quá trình đọc kết quả
• Tăng độ ổn định
• Hạn chế sai số do rung động

Thông thường vít khóa được chế tạo bằng thép cứng có khả năng chịu lực cao.

Cơ cấu tinh chỉnh

Trên các dòng thước đo góc vạn năng cao cấp thường có thêm bộ phận tinh chỉnh.

Chức năng:

• Điều chỉnh góc từng bước nhỏ
• Căn chỉnh chính xác vị trí đo
• Hỗ trợ đo các chi tiết yêu cầu độ chính xác cao

Đây là bộ phận rất hữu ích trong:

• Chế tạo khuôn mẫu
• Gia công CNC
• Kiểm tra sản phẩm chính xác

Kính lúp đọc kết quả (tùy model)

Một số dòng cao cấp được tích hợp kính lúp.

Ưu điểm:

• Quan sát vạch chia dễ dàng
• Giảm nhầm lẫn khi đọc số
• Tăng hiệu quả làm việc trong môi trường ánh sáng yếu

Nguyên lý hoạt động của thước đo góc vạn năng

Bước 1: Đặt thước vào chi tiết

Người dùng đặt:

• Thân thước áp sát cạnh chuẩn
• Thước lá áp sát cạnh cần đo

Bước 2: Điều chỉnh góc

Di chuyển thước lá đến khi:

• Hai cạnh tiếp xúc hoàn toàn với chi tiết
• Không xuất hiện khe hở

Bước 3: Khóa vị trí

Siết vít khóa để cố định góc vừa xác lập.

Bước 4: Đọc kết quả

Tiến hành đọc:

Giá trị trên thang chính

Xác định số độ nguyên.

Giá trị trên du xích

Xác định phần phút cung.

Cộng hai giá trị

Kết quả cuối cùng chính là góc đo được.

Các loại thước đo góc vạn năng phổ biến hiện nay

Thước đo góc vạn năng cơ khí

Đặc điểm:

• Không dùng pin
• Độ bền cao
• Giá thành hợp lý

Ưu điểm:

• Hoạt động ổn định
• Phù hợp môi trường công nghiệp

Thước đo góc vạn năng điện tử

Đặc điểm:

• Hiển thị LCD
• Đọc kết quả nhanh

Ưu điểm:

• Dễ sử dụng
• Hạn chế sai số đọc số

Thước đo góc có thước đo cao

Loại này tích hợp thêm thanh đo chiều cao.

Ứng dụng:

• Đo góc kết hợp xác định vị trí
• Kiểm tra khuôn mẫu

Ưu điểm của thước đo góc vạn năng

Độ chính xác cao

Nhiều model đạt độ chính xác:

• ±5'
• ±2'
• ±1'

Đáp ứng yêu cầu đo kiểm trong ngành cơ khí chính xác.

Đa năng

Có thể đo:

• Góc trong
• Góc ngoài
• Góc nghiêng
• Góc côn

Chỉ với một thiết bị.

Độ bền cao

Hầu hết được chế tạo từ thép hợp kim hoặc thép không gỉ.

Khả năng:

• Chống mài mòn
• Chống biến dạng
• Chống oxy hóa

Dễ sử dụng

Người dùng chỉ cần thao tác đơn giản là có thể thực hiện phép đo nhanh chóng.

Ứng dụng của thước đo góc vạn năng trong công nghiệp

Gia công cơ khí chính xác

Kiểm tra:

• Góc dao cắt
• Góc khuôn
• Góc chi tiết máy

Chế tạo khuôn mẫu

Đảm bảo:

• Góc thoát khuôn
• Góc lắp ghép
• Góc nghiêng bề mặt

Kiểm tra chất lượng sản phẩm

Bộ phận QC sử dụng để:

• Đánh giá sản phẩm đầu ra
• Kiểm tra kích thước góc
• Phát hiện sai lệch gia công

Ngành hàng không

Đo và kiểm tra:

• Kết cấu kim loại
• Chi tiết động cơ
• Bộ phận lắp ráp

Ngành ô tô

Ứng dụng trong:

• Gia công linh kiện
• Kiểm tra khung xe
• Kiểm tra chi tiết cơ khí chính xác

Cách lựa chọn thước đo góc vạn năng phù hợp

Xác định dải đo

Nên lựa chọn:

• 0° – 180°
• 0° – 360°

tùy nhu cầu thực tế.

Lựa chọn độ chính xác

Đối với ngành cơ khí chính xác nên ưu tiên:

• 5 phút cung
• 2 phút cung

Chọn thương hiệu uy tín

Các thương hiệu nổi tiếng thường đảm bảo:

• Độ chính xác
• Chất lượng vật liệu
• Chứng nhận kiểm định

Xem xét chiều dài thước lá

Các kích thước phổ biến:

• 150 mm
• 200 mm
• 300 mm

Chi tiết lớn nên chọn thước lá dài hơn.

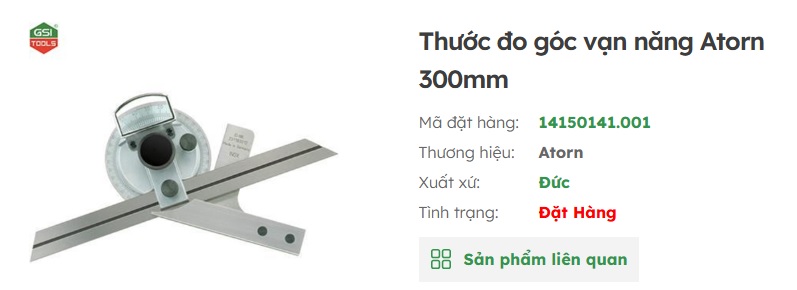

GSI Việt Nam cung cấp thước đo góc vạn năng chính hãng

Là đơn vị chuyên cung cấp giải pháp đo kiểm công nghiệp, GSI Việt Nam mang đến nhiều dòng thước đo góc vạn năng chất lượng cao từ các thương hiệu quốc tế uy tín. Các sản phẩm đáp ứng yêu cầu đo lường trong:

• Nhà máy sản xuất cơ khí
• Doanh nghiệp chế tạo khuôn mẫu
• Trung tâm kiểm định
• Phòng QC/QA
• Nhà máy sản xuất linh kiện ô tô và điện tử

Tham khảo danh mục sản phẩm thước đo góc GSI cung cấp tại link: https://gsi-tools.com.vn/thuoc-do-goc

Kết luận

Hiểu rõ cấu tạo thước đo góc vạn năng là nền tảng quan trọng giúp người dùng khai thác tối đa hiệu quả của thiết bị trong công tác đo kiểm. Với các bộ phận chính như thân thước, đĩa chia độ, thước lá, du xích và cơ cấu khóa, thước đo góc vạn năng mang lại khả năng đo góc chính xác, linh hoạt và bền bỉ trong môi trường công nghiệp.

Đối với các doanh nghiệp cơ khí, chế tạo máy, khuôn mẫu hay kiểm tra chất lượng, đầu tư một thiết bị đo góc chất lượng cao không chỉ giúp nâng cao độ chính xác sản phẩm mà còn góp phần tối ưu hóa quy trình sản xuất, giảm thiểu sai số và nâng cao năng lực cạnh tranh trên thị trường
