Cấu tạo cờ lê lực: Nguyên lý hoạt động và các bộ phận quan trọng

Cờ lê lực là dụng cụ quan trọng trong ngành cơ khí, sửa chữa ô tô và lắp ráp thiết bị công nghiệp. Dụng cụ này cho phép siết bu lông và đai ốc với lực xoắn chính xác theo giá trị cài đặt trước.

Việc hiểu rõ cấu tạo cờ lê lực giúp người dùng sử dụng dụng cụ đúng cách, đảm bảo độ chính xác lực siết và tăng tuổi thọ thiết bị.

Xem thêm các dòng cờ lê lực chính hãng được sử dụng phổ biến trong công nghiệp.

Cờ lê lực là gì?

Cờ lê lực (Torque Wrench) là dụng cụ được thiết kế để kiểm soát lực siết bu lông theo giá trị torque xác định.

Đơn vị lực phổ biến gồm:

• Nm (Newton meter)
• ft.lb (foot-pound)
• kgf.cm (kilogram-force per square centimeter)

Dụng cụ này thường được sử dụng trong:

• Lắp ráp ô tô
• Bảo trì thiết bị cơ khí
• Ngành dầu khí
• Lắp ráp công nghiệp

Cấu tạo cờ lê lực gồm những bộ phận nào?

Mặc dù có nhiều loại cờ lê lực (torque wrench) khác nhau, nhưng về cơ bản cấu tạo cờ lê lực gồm các bộ phận chính:

• Đầu gắn khẩu (Drive head)
• Cơ cấu bánh cóc
• Thân cờ lê
• Lò xo lực
• Cơ cấu điều chỉnh lực
• Thang đo lực
• Cơ cấu nhả lực
• Khóa lực

1. Đầu gắn khẩu

Đây là vị trí lắp đầu khẩu để siết bu lông hoặc đai ốc.

Các kích thước phổ biến:

• 1/4 inch
• 3/8 inch
• 1/2 inch
• 3/4 inch
• 1 inch

Đầu khẩu càng lớn thì lực siết tối đa càng cao.

2. Cơ cấu bánh cóc

Bánh cóc cho phép cờ lê lực siết bu lông theo một chiều mà không cần nhấc dụng cụ ra khỏi vị trí.

Cơ cấu này gồm:

• Bánh răng ratchet
• Chốt khóa
• Lò xo chốt

Nhờ đó giúp thao tác nhanh và hiệu quả hơn trong không gian hẹp.

3. Thân cờ lê

Thân cờ lê là phần dài nhất của dụng cụ và đóng vai trò truyền lực từ tay người dùng.

Vật liệu chế tạo phổ biến:

• Thép hợp kim Cr-V
• Thép Cr-Mo

Chiều dài thân càng lớn thì moment lực tạo ra càng cao.

4. Lò xo lực

Lò xo là bộ phận quan trọng nhất trong cấu tạo cờ lê lực.

Nhiệm vụ của lò xo:

• Tạo lực phản hồi khi siết
• Xác định giá trị torque cài đặt
• Kích hoạt cơ cấu nhả lực

5. Cơ cấu điều chỉnh lực

Người dùng có thể điều chỉnh lực siết bằng cách xoay tay cầm ở cuối cờ lê.

Khi xoay tay cầm:

• Lò xo sẽ bị nén
• Giá trị torque thay đổi

Một số dòng cờ lê lực cao cấp có thêm chức năng khóa lực để tránh thay đổi lực siết trong quá trình sử dụng.

6. Thang đo lực

Thang đo lực giúp người dùng thiết lập chính xác giá trị torque cần siết.

Hai loại thang đo phổ biến:

• Thang đo khắc laser
• Thang đo micrometer

7. Cơ cấu nhả lực

Khi lực siết đạt giá trị cài đặt, cờ lê sẽ phát ra tiếng click.

Tiếng click cho biết:

• Lực siết đã đạt ngưỡng
• Người dùng cần dừng siết

Điều này giúp tránh siết quá lực gây hỏng bu lông.

Nguyên lý hoạt động của cờ lê lực

Dựa vào cấu tạo cờ lê lực, nguyên lý hoạt động diễn ra như sau:

1. Cài đặt lực siết
2. Lò xo được nén theo giá trị torque
3. Lực siết tăng khi thao tác
4. Khi đạt lực cài đặt, cơ cấu nhả lực phát ra tiếng click

Các loại cờ lê lực phổ biến

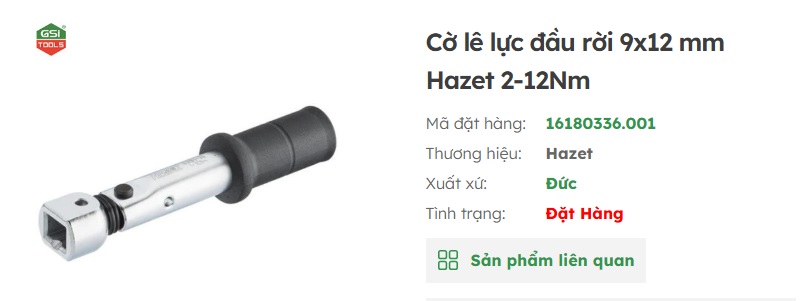

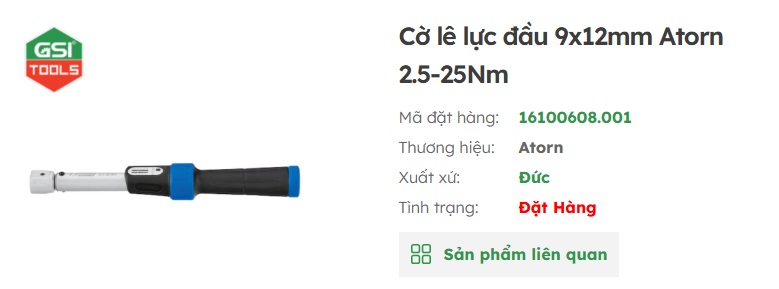

Cờ lê lực cơ

Đây là loại phổ biến nhất trong sửa chữa ô tô và bảo trì máy móc.

Cờ lê lực kim chỉ

Sử dụng thanh đàn hồi và kim chỉ để hiển thị lực.

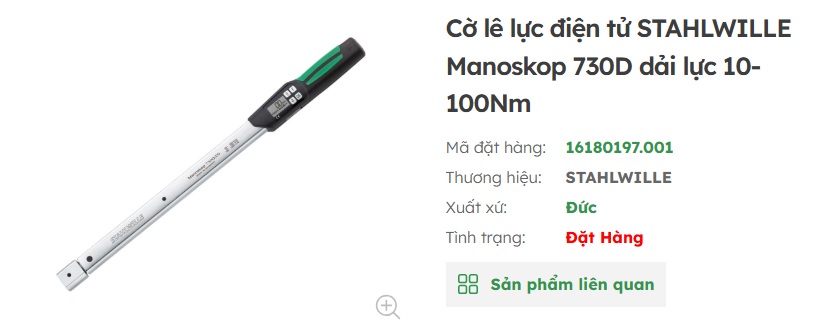

Cờ lê lực điện tử

Sử dụng cảm biến lực và màn hình hiển thị điện tử.

Tìm hiểu thêm về cờ lê lực điện tử dùng trong lắp ráp chính xác.

Lưu ý khi sử dụng cờ lê lực

• Không dùng cờ lê lực để tháo bu lông
• Luôn trả lực về mức thấp nhất sau khi sử dụng
• Hiệu chuẩn torque wrench định kỳ

Kết luận

Hiểu rõ cấu tạo cờ lê lực giúp người dùng sử dụng dụng cụ đúng kỹ thuật và đảm bảo độ chính xác lực siết trong quá trình lắp ráp.

Các bộ phận như lò xo lực, cơ cấu nhả lực và thang đo lực đóng vai trò quyết định đến độ chính xác của dụng cụ.

Trong các ngành cơ khí, ô tô và công nghiệp nặng, việc sử dụng đúng torque wrench giúp tăng độ bền mối ghép và đảm bảo an toàn vận hành thiết bị.
