10 dụng cụ đường sắt không thể thiếu trong bảo trì đường ray

Bảo trì đường ray là một trong những hoạt động kỹ thuật quan trọng nhất để đảm bảo an toàn chạy tàu, ổn định kết cấu hạ tầng và kéo dài tuổi thọ tuyến đường sắt. Trong thực tế, chất lượng bảo trì không chỉ phụ thuộc vào quy trình và tay nghề kỹ sư mà còn phụ thuộc rất lớn vào bộ dụng cụ và thiết bị chuyên dụng được sử dụng tại hiện trường.

Một tuyến đường ray có thể dài hàng chục đến hàng trăm kilomet, chịu tải trọng động liên tục, rung động mạnh, thay đổi nhiệt độ theo mùa và tác động của môi trường. Nếu sử dụng dụng cụ không phù hợp hoặc kiểm soát lực siết không chính xác, nguy cơ lỏng mối nối, sai lệch hình học ray hoặc nứt hỏng ray sẽ tăng lên đáng kể.

GSI Việt Nam sẽ phân tích chuyên sâu 10 dụng cụ đường sắt không thể thiếu trong công tác bảo trì đường ray, bao gồm chức năng, nguyên lý hoạt động, tiêu chí lựa chọn và lưu ý sử dụng theo tiêu chuẩn kỹ thuật hiện đại.

Tầm quan trọng của dụng cụ chuyên dụng trong bảo trì đường ray

Khác với các công việc cơ khí thông thường, bảo trì đường ray yêu cầu:

Để hiểu rõ hơn về quy trình tổng thể, công nghệ và tiêu chuẩn hiện đại trong bảo trì đường ray, bạn có thể tham khảo bài viết: Quy trình bảo trì đường ray: công nghệ, thiết bị và tiêu chuẩn kỹ thuật hiện đại

1. Cờ lê lực – Dụng cụ bắt buộc để kiểm soát mô-men siết

Vai trò của cờ lê lực trong bảo trì đường ray

Cờ lê lực được sử dụng để siết bu lông liên kết ray, bu lông kẹp tà vẹt, bu lông ghi và các cụm liên kết chịu tải khác với mô-men chính xác theo yêu cầu thiết kế.

Nếu lực siết quá thấp:

• Bu lông có thể tự tháo lỏng do rung động
• Mối nối ray mất ổn định
• Tăng nguy cơ xô lệch ray

Nếu lực siết quá cao:

• Bu lông bị kéo giãn vượt giới hạn đàn hồi
• Ren bị phá hủy
• Giảm tuổi thọ liên kết

Dải mô-men thường gặp

Tiêu chí lựa chọn

• Sai số ≤ ±3%
• Có chứng chỉ hiệu chuẩn
• Cơ cấu chống quá tải
• Tay cầm chống trượt
• Vật liệu thép hợp kim chịu va đập

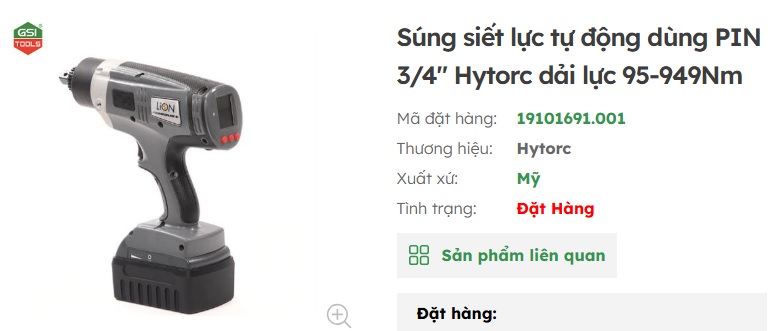

2. Súng siết lực công nghiệp – Tăng năng suất bảo trì

Tại sao cần súng siết lực?

Trên các tuyến đường dài, số lượng bu lông cần siết có thể lên tới hàng nghìn vị trí mỗi ca làm việc. Súng siết lực giúp:

• Giảm thời gian thao tác
• Đảm bảo mô-men đồng đều
• Giảm mệt mỏi cho công nhân
• Lưu trữ dữ liệu siết phục vụ truy xuất bảo trì

Công nghệ hiện đại

Các dòng súng siết lực điện tử hiện nay có khả năng:

• Cài đặt nhiều chương trình siết
• Cảnh báo khi đạt mô-men
• Ghi nhận góc siết
• Truyền dữ liệu không dây về hệ thống quản lý bảo trì

Ứng dụng của Desoutter trong ngành đường sắt

GSI Việt Nam hiện cung cấp các giải pháp siết lực chuyên dụng cho ngành đường sắt. Bạn có thể tìm hiểu chi tiết tại bài viết: Thiết bị chuyên dụng đường sắt và vai trò của súng siết lực Desoutter trong bảo trì đường ray

3. Dưỡng đo khổ đường và siêu cao

Chức năng

Dưỡng đo được dùng để kiểm tra:

• Khổ đường (khoảng cách giữa hai thanh ray)
• Siêu cao (độ chênh cao giữa hai ray trên đường cong)
• Độ mòn mặt ray
• Độ lệch ngang của ray

Độ chính xác yêu cầu

Thông thường, thiết bị phải đạt độ chính xác:

• ±0,5 mm đối với khổ đường
• ±1 mm đối với siêu cao

Hậu quả khi sai lệch khổ đường

Sai lệch chỉ vài milimet có thể gây:

• Tăng mài mòn bánh xe
• Rung lắc đoàn tàu
• Nguy cơ trật bánh ở tốc độ cao

4. Máy mài ray – Xử lý khuyết tật bề mặt

Lợi ích của mài ray định kỳ

Giảm tiếng ồn

Bề mặt ray nhẵn giúp giảm đáng kể tiếng ồn khi tàu chạy qua khu dân cư.

Tăng tuổi thọ ray

Mài phòng ngừa có thể kéo dài tuổi thọ ray thêm 30–50% so với chỉ thay ray khi hư hỏng nặng.

Giảm tải động

Biên dạng tiếp xúc bánh xe – ray được tối ưu, giảm ứng suất tập trung.

5. Máy khoan ray chuyên dụng

Đặc điểm kỹ thuật

Máy khoan ray phải có:

• Đế kẹp chắc chắn vào thân ray
• Khả năng khoan thép mangan hoặc thép ray cường độ cao
• Hệ thống cấp dung dịch làm mát
• Độ đồng tâm cao

Ứng dụng

• Khoan lỗ mối nối ray
• Lắp cảm biến tín hiệu
• Sửa chữa cục bộ
• Thi công thiết bị điện – thông tin

Lưu ý quan trọng

Không sử dụng máy khoan cầm tay thông thường vì:

• Khó đảm bảo vuông góc
• Lỗ khoan dễ bị ôvan
• Giảm khả năng chịu lực của liên kết

6. Kích nâng ray thủy lực

Kích nâng ray dùng để:

• Nâng ray khi chèn đá ba lát
• Thay tà vẹt
• Điều chỉnh cao độ
• Xử lý lún cục bộ

Tải trọng phổ biến

• 5 tấn
• 10 tấn
• 15 tấn
• 20 tấn

Yêu cầu an toàn

7. Thiết bị kiểm tra siêu âm ray

Vì sao phải kiểm tra siêu âm?

Nhiều vết nứt nguy hiểm xuất hiện bên trong thân ray và không thể quan sát bằng mắt thường.

Các dạng khuyết tật phát hiện được

Chu kỳ kiểm tra

Tùy theo cấp tuyến và mật độ khai thác:

• Tuyến tốc độ cao: 1–3 tháng/lần
• Tuyến chính: 3–6 tháng/lần
• Tuyến nhánh: 6–12 tháng/lần

8. Thước kiểm tra độ thẳng và độ xoắn ray

Độ thẳng dọc

Đánh giá biến dạng theo chiều dài ray.

Độ xoắn

Kiểm tra sự thay đổi cao độ giữa hai ray trong một khoảng cách xác định.

Độ võng cục bộ

Phát hiện vị trí nền đường yếu hoặc tà vẹt hư hỏng.

Ảnh hưởng đến khai thác

Độ xoắn vượt giới hạn là một trong những nguyên nhân gây:

• Rung động mạnh
• Mất ổn định đoàn tàu
• Tăng nguy cơ trật bánh khi vào đường cong

9. Dụng cụ chèn đá ba lát

Chức năng của công tác chèn đá

Đá ba lát phải được chèn chặt để:

• Giữ ổn định tà vẹt
• Phân bố tải trọng xuống nền đường
• Duy trì hình học tuyến.

Các loại dụng cụ

Dụng cụ thủ công

Thiết bị cơ giới

• Máy chèn thủy lực
• Máy chèn rung
• Máy chèn tự hành

Khi nào cần chèn đá?

• Sau khi thay tà vẹt
• Sau khi nâng ray
• Sau mưa lớn gây xói lở
• Khi kiểm tra phát hiện lún võng vượt chuẩn

10. Bộ dụng cụ đo kiểm điện và tín hiệu

Vai trò trong bảo trì tổng thể

Hệ thống tín hiệu và mạch đường ray có liên quan trực tiếp đến:

Một lỗi điện nhỏ có thể gây mất tín hiệu chiếm dụng đường, ảnh hưởng nghiêm trọng đến an toàn vận hành.

Bảng tổng hợp 10 dụng cụ đường sắt quan trọng nhất

Tiêu chí lựa chọn dụng cụ đường sắt cho đơn vị bảo trì

Độ bền cơ học

Thiết bị phải chịu được:

• Va đập
• Rung động
• Bụi đá ba lát
• Độ ẩm cao
• Nhiệt độ môi trường từ -10°C đến 50°C

Khả năng hiệu chuẩn

Các dụng cụ đo và siết lực cần có:

• Chứng chỉ hiệu chuẩn
• Tem kiểm định
• Hồ sơ truy xuất nguồn gốc

Tính tương thích

Cần phù hợp với:

• Loại ray (P43, P50, UIC54, UIC60…)
• Hệ thống liên kết
• Tiêu chuẩn của chủ đầu tư hoặc ngành đường sắt

Dịch vụ hậu mãi

Ưu tiên nhà cung cấp có:

• Hỗ trợ kỹ thuật
• Phụ tùng thay thế
• Dịch vụ hiệu chuẩn định kỳ
• Đào tạo sử dụng tại hiện trường

Những sai lầm phổ biến khi sử dụng dụng cụ bảo trì đường ray

Không hiệu chuẩn cờ lê lực định kỳ

Sai số mô-men tăng dần theo thời gian nhưng không được phát hiện.

Dùng súng siết va đập thay cho siết lực chính xác

Lực siết thực tế có thể chênh lệch rất lớn so với yêu cầu thiết kế.

Bỏ qua kiểm tra siêu âm

Nứt ngầm phát triển âm thầm và có thể gây gãy ray đột ngột.

Chèn đá không đủ độ chặt

Tuyến nhanh chóng bị lún trở lại sau khi bảo trì.

Không ghi chép dữ liệu đo kiểm

Khó phân tích xu hướng hư hỏng và lập kế hoạch bảo trì dự báo.

Xu hướng hiện đại: số hóa dụng cụ bảo trì đường sắt

Nhiều hệ thống hiện nay đã tích hợp:

Dụng cụ siết lực thông minh

Thiết bị đo ray laser

Kiểm tra khuyết tật bằng AI

Xu hướng này giúp chuyển từ bảo trì phản ứng sang bảo trì dự báo, giảm đáng kể chi phí vòng đời hạ tầng.

GSI Việt Nam – Đối tác cung cấp thiết bị chuyên dụng đường sắt

GSI Việt Nam cung cấp nhiều dòng thiết bị và dụng cụ phục vụ bảo trì đường ray:

Kết luận

Một hệ thống bảo trì đường ray hiệu quả không thể thiếu 10 dụng cụ cốt lõi đã phân tích ở trên. Trong đó, cờ lê lực, súng siết lực, dưỡng đo ray và thiết bị kiểm tra siêu âm là những thiết bị có ảnh hưởng trực tiếp đến an toàn chạy tàu và cần được đầu tư ưu tiên.

Việc lựa chọn đúng dụng cụ mang lại nhiều lợi ích:

• Đảm bảo mô-men siết chính xác
• Duy trì hình học đường ray ổn định
• Phát hiện sớm khuyết tật nguy hiểm
• Tăng năng suất thi công
• Giảm chi phí bảo trì dài hạn
• Nâng cao mức độ an toàn vận hành.

Trong bối cảnh ngành đường sắt đang hiện đại hóa mạnh mẽ, các đơn vị bảo trì cần từng bước chuyển sang sử dụng thiết bị siết lực điện tử, hệ thống đo kiểm số hóa và công nghệ kiểm tra không phá hủy tiên tiến để đáp ứng yêu cầu khai thác tốc độ cao và tiêu chuẩn an toàn ngày càng khắt khe.
