Mũi Chống Tâm: Giải Pháp Tối Ưu Cho Gia Công Chính Xác

Trong ngành gia công cơ khí hiện đại, độ chính xác luôn là yếu tố then chốt quyết định chất lượng sản phẩm. Dù là chi tiết máy phức tạp hay các bộ phận đơn giản, sai số dù là nhỏ nhất cũng có thể dẫn đến những hậu quả nghiêm trọng. Một trong những thách thức lớn trong quá trình gia công trên máy tiện chính là hiện tượng rung lắc và độ lệch tâm của phôi, đặc biệt đối với các chi tiết dài và mỏng. Để giải quyết vấn đề này, mũi chống tâm đã ra đời và trở thành một công cụ không thể thiếu, mang đến sự ổn định và độ chính xác vượt trội. Vậy, mũi chống tâm là gì và tại sao nó lại đóng vai trò quan trọng đến vậy? Hãy cùng khám phá chi tiết trong bài viết này.

1. Mũi Chống Tâm Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động

Mũi chống tâm, hay còn được gọi là mũi tâm là một bộ phận quan trọng được lắp vào ụ động của máy tiện. Chức năng chính của nó là hỗ trợ và cố định đầu còn lại của phôi (ngoài đầu được kẹp bởi mâm cặp), đặc biệt khi gia công các chi tiết có chiều dài lớn. Điều này giúp giảm thiểu tối đa sự rung động và đảm bảo phôi quay ổn định trên trục chính.

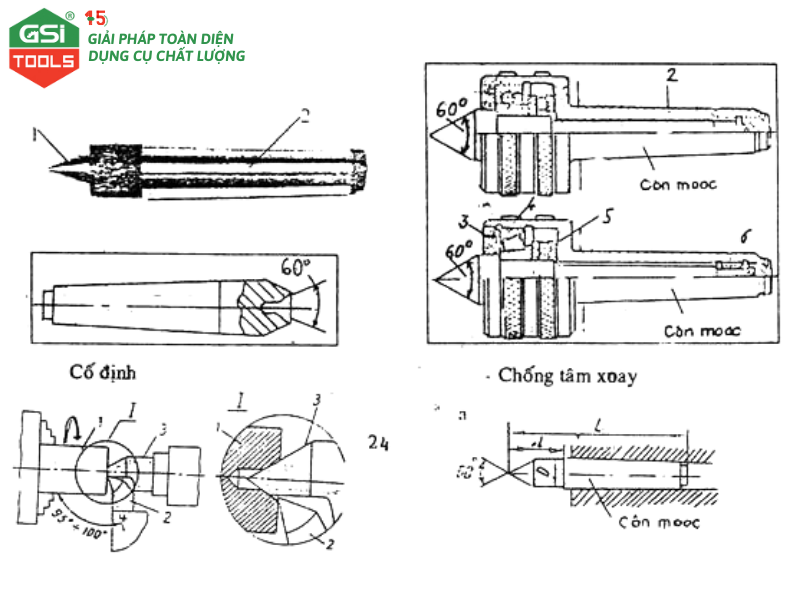

Về cấu tạo, một mũi chống tâm cơ bản thường bao gồm các thành phần chính sau:

• Thân mũi: Thường được chế tạo từ thép hợp kim có độ cứng cao, có dạng hình trụ hoặc hình côn (với phần đuôi côn để lắp vào ụ động). Kích thước côn thường theo tiêu chuẩn côn moóc  với nhiều size khác nhau (MT1, MT2, MT3, MT4, MT5...).
• Đầu mũi: Đây là bộ phận tiếp xúc trực tiếp với phôi. Hình dạng đầu mũi thường là hình nón cụt với góc vát tiêu chuẩn (thường là 60 độ), được gia công chính xác và có độ cứng cao để chịu được áp lực và ma sát. Đối với một số loại mũi chống tâm đặc biệt, đầu mũi có thể được làm từ vật liệu chịu mòn tốt hơn như carbide.
• Ổ bi hoặc con lăn (chỉ có ở mũi chống tâm xoay): Đây là bộ phận quan trọng cho phép đầu mũi xoay tròn theo tốc độ quay của phôi, giảm thiểu ma sát và nhiệt lượng sinh ra trong quá trình gia công. Các ổ bi hoặc con lăn này thường được bôi trơn để đảm bảo hoạt động trơn tru và kéo dài tuổi thọ.

Nguyên lý hoạt động của mũi chống tâm rất đơn giản nhưng hiệu quả. Khi phôi được kẹp một đầu vào mâm cặp của máy tiện, đầu còn lại sẽ được tỳ vào đầu mũi chống tâm được lắp trên ụ động. Ụ động sau đó sẽ được di chuyển dọc theo băng máy và khóa chặt ở vị trí phù hợp, tạo ra một lực ép ổn định lên phôi. Nhờ có điểm tựa thứ hai này, phôi sẽ được giữ chắc chắn, giảm thiểu rung động và độ lệch tâm trong quá trình cắt gọt của dao tiện. Đối với mũi chống tâm xoay, đầu mũi sẽ quay đồng tốc với phôi, loại bỏ ma sát trượt giữa mũi và phôi, đặc biệt quan trọng khi gia công ở tốc độ cao.

2. Tại Sao Cần Sử Dụng Mũi Chống Tâm? Lợi Ích Vượt Trội

Việc sử dụng mũi chống tâm mang lại nhiều lợi ích đáng kể cho quá trình gia công cơ khí, đặc biệt là khi gia công trên máy tiện:

• Tăng độ chính xác gia công: Đây là lợi ích quan trọng nhất. Bằng cách hỗ trợ và cố định chắc chắn đầu còn lại của phôi, mũi chống tâm giúp giảm thiểu tối đa sự rung động và độ lệch tâm trong quá trình cắt gọt. Điều này đảm bảo kích thước và hình dạng của sản phẩm cuối cùng đạt được độ chính xác cao hơn.
• Cải thiện chất lượng bề mặt sản phẩm: Sự ổn định của phôi trong quá trình gia công trực tiếp ảnh hưởng đến chất lượng bề mặt. Khi không có rung động, dao tiện sẽ cắt gọt một cách trơn tru, tạo ra bề mặt gia công mịn và đồng đều hơn, giảm thiểu các vết nhám hoặc gợn sóng.
• Nâng cao hiệu suất làm việc: Với phôi được cố định chắc chắn, người vận hành có thể tự tin tăng tốc độ cắt và lượng chạy dao mà không lo ngại về rung động hay độ ổn định của phôi. Điều này giúp rút ngắn thời gian gia công cho mỗi chi tiết, từ đó nâng cao năng suất tổng thể.
• Gia công các chi tiết dài và mỏng: Đối với các chi tiết có chiều dài lớn so với đường kính, việc chỉ kẹp một đầu bằng mâm cặp sẽ rất dễ gây ra rung động và cong vênh trong quá trình gia công. Mũi chống tâm đóng vai trò như một điểm tựa vững chắc, hỗ trợ phôi dọc theo chiều dài, giúp gia công các chi tiết này một cách ổn định và chính xác.
• Kéo dài tuổi thọ dao cụ: Rung động trong quá trình gia công không chỉ ảnh hưởng đến chất lượng bề mặt sản phẩm mà còn gây ra lực tác động không đều lên dao tiện. Việc sử dụng mũi chống tâm giúp giảm thiểu rung động, từ đó giảm tải cho dao cụ, kéo dài tuổi thọ và giảm chi phí thay thế dao.
• Đảm bảo an toàn lao động: Phôi bị rung lắc mạnh có thể văng ra khỏi máy tiện trong quá trình gia công, gây nguy hiểm cho người vận hành. Mũi chống tâm giúp cố định phôi chắc chắn, giảm thiểu nguy cơ này và tạo ra một môi trường làm việc an toàn hơn.

3. Phân Loại Mũi Chống Tâm Phổ Biến Hiện Nay

Trên thị trường hiện nay có rất nhiều loại mũi chống tâm khác nhau, được phân loại dựa trên cấu tạo và ứng dụng cụ thể:

3.1. Theo cấu tạo đầu mũi:

• Mũi chống tâm cố định (Solid Center): Đây là loại mũi có cấu tạo đơn giản với đầu mũi được làm liền khối với thân. Mũi cố định thường được sử dụng cho các công việc gia công ở tốc độ thấp và tải trọng nhẹ. Ưu điểm của loại này là giá thành rẻ và độ cứng vững cao. Tuy nhiên, do không có khả năng xoay, nó tạo ra ma sát trượt giữa mũi và phôi, có thể gây nhiệt và mài mòn nếu không được bôi trơn đầy đủ.

• Mũi chống tâm xoay (Live Center/Revolving Center): Loại mũi này có đầu mũi được gắn với thân thông qua hệ thống ổ bi hoặc con lăn. Điều này cho phép đầu mũi xoay tròn theo tốc độ quay của phôi, loại bỏ ma sát trượt, giảm thiểu nhiệt lượng sinh ra và mài mòn. Mũi xoay thích hợp cho các công việc gia công ở tốc độ cao và liên tục, đồng thời cho phép đạt được độ chính xác bề mặt tốt hơn.

3.2. Theo ứng dụng cụ thể:

• Mũi chống tâm tiêu chuẩn: Đây là loại mũi thông dụng nhất, được sử dụng cho các công việc gia công tổng quát trên máy tiện.
• Mũi chống tâm chịu tải nặng: Được thiết kế với hệ thống ổ bi hoặc con lăn chịu lực lớn hơn, phù hợp cho các công việc gia công phôi có trọng lượng lớn và yêu cầu lực ép cao.
• Mũi chống tâm có đầu carbide : Đầu mũi được làm từ vật liệu carbide cứng chắc, có khả năng chịu mài mòn tốt hơn so với thép hợp kim thông thường, kéo dài tuổi thọ của mũi khi gia công các vật liệu cứng hoặc mài mòn.
• Mũi chống tâm có thể điều chỉnh: Loại mũi này cho phép điều chỉnh độ nhô ra của đầu mũi, hữu ích trong các trường hợp cần điều chỉnh khoảng cách hoặc khi sử dụng đồ gá đặc biệt.
• Mũi chống tâm đặc biệt: Bao gồm các loại mũi được thiết kế cho các ứng dụng cụ thể như mũi chống tâm có lò xo (giúp duy trì lực ép ổn định khi phôi giãn nở nhiệt), mũi chống tâm dạng chén (cho các chi tiết rỗng hoặc có lỗ tâm lớn)...

4. Hướng Dẫn Lựa Chọn Mũi Chống Tâm Phù Hợp

Việc lựa chọn đúng loại mũi chống tâm là yếu tố then chốt để đảm bảo hiệu quả và độ chính xác của quá trình gia công. Dưới đây là một số yếu tố cần xem xét khi lựa chọn:

• Xác định loại hình gia công: Bạn đang thực hiện tiện thô, tiện tinh, gia công bánh răng hay các công đoạn khác? Mỗi loại hình gia công có thể đòi hỏi loại mũi chống tâm khác nhau về khả năng chịu tải và tốc độ làm việc.
• Xem xét kích thước và trọng lượng phôi: Phôi càng lớn và nặng thì càng cần loại mũi chống tâm có khả năng chịu tải cao hơn. Hãy chắc chắn rằng mũi bạn chọn có đủ khả năng nâng đỡ và ổn định phôi.
• Đánh giá tốc độ gia công: Nếu bạn thường xuyên gia công ở tốc độ cao, mũi chống tâm xoay là lựa chọn tối ưu để giảm thiểu ma sát và nhiệt lượng. Mũi cố định phù hợp hơn cho các công việc ở tốc độ thấp.
• Yêu cầu về độ chính xác: Mũi xoay thường mang lại độ chính xác bề mặt tốt hơn do giảm thiểu rung động và ma sát.
• Loại máy tiện đang sử dụng: Hãy kiểm tra kích thước côn moóc của ụ động máy tiện của bạn để chọn mũi có kích thước phù hợp (ví dụ: MT2, MT3...).
• Ngân sách đầu tư: Giá thành của các loại mũi chống tâm khác nhau có thể dao động đáng kể. Hãy cân nhắc giữa chi phí và hiệu quả mà mũi mang lại cho công việc của bạn.

5. Cách Sử Dụng Và Bảo Dưỡng Mũi Chống Tâm Đúng Cách

Để mũi chống tâm hoạt động hiệu quả và có tuổi thọ cao, việc sử dụng và bảo dưỡng đúng cách là rất quan trọng:

• Lắp đặt mũi chống tâm vào ụ động: Đảm bảo mũi được lắp chắc chắn và thẳng hàng với trục chính của máy tiện. Sử dụng tay hoặc dụng cụ chuyên dụng để lắp mũi vào côn ụ động, tránh dùng lực quá mạnh có thể làm hỏng côn.
• Điều chỉnh lực ép của mũi chống tâm: Lực ép quá lớn có thể gây quá tải cho ổ bi của mũi xoay hoặc tạo ra lực cản lớn đối với mũi cố định. Lực ép quá nhỏ có thể không đủ để ổn định phôi. Hãy điều chỉnh lực ép vừa đủ để giữ phôi chắc chắn mà không gây ra các vấn đề trên.
• Bôi trơn định kỳ (đối với mũi xoay): Các ổ bi hoặc con lăn trong mũi xoay cần được bôi trơn thường xuyên bằng dầu bôi trơn chuyên dụng để giảm ma sát và nhiệt, kéo dài tuổi thọ. Tuân theo hướng dẫn của nhà sản xuất về loại dầu và tần suất bôi trơn.
• Vệ sinh sau mỗi lần sử dụng: Loại bỏ phoi và bụi bẩn bám trên mũi chống tâm sau mỗi ca làm việc. Điều này giúp ngăn ngừa sự ăn mòn và đảm bảo mũi luôn trong tình trạng tốt nhất.
• Kiểm tra định kỳ độ mòn và hư hỏng: Thường xuyên kiểm tra đầu mũi, thân mũi và ổ bi (nếu là mũi xoay) để phát hiện các dấu hiệu mòn, nứt vỡ hoặc rơ lỏng. Thay thế mũi khi cần thiết để đảm bảo an toàn và độ chính xác.
• Bảo quản đúng cách khi không sử dụng: Khi không sử dụng, mũi chống tâm nên được bảo quản ở nơi khô ráo, tránh va đập và được bôi một lớp dầu mỏng để chống gỉ sét.

6. Ứng Dụng Thực Tế Của Mũi Chống Tâm Trong Sản Xuất

Mũi chống tâm đóng vai trò không thể thiếu trong nhiều ứng dụng gia công cơ khí, bao gồm:

• Gia công trục: Hỗ trợ ổn định các trục dài trong quá trình tiện, phay rãnh then, gia công ren...
• Gia công bánh răng: Đảm bảo độ đồng tâm và chính xác khi gia công các loại bánh răng trụ, bánh răng côn...
• Gia công con lăn: Giúp gia công các con lăn có độ chính xác cao về kích thước và bề mặt.
• Ứng dụng trong các ngành công nghiệp: Mũi chống tâm được sử dụng rộng rãi trong các ngành như cơ khí chế tạo máy, sản xuất ô tô, hàng không vũ trụ, gia công khuôn mẫu...

Ví dụ, trong sản xuất trục khuỷu cho động cơ ô tô, việc sử dụng mũi chống tâm chất lượng cao là bắt buộc để đảm bảo độ chính xác của các cổ trục và chốt biên, ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của động cơ. Tương tự, trong gia công các chi tiết máy bay, độ chính xác tuyệt đối là yêu cầu hàng đầu, và mũi chống tâm đóng vai trò quan trọng trong việc đạt được điều này.

7. Các Lưu Ý Quan Trọng Khi Làm Việc Với Mũi Chống Tâm

Để đảm bảo an toàn và hiệu quả khi làm việc với mũi chống tâm, cần lưu ý một số điểm sau:

• Đảm bảo an toàn lao động khi vận hành máy tiện: Luôn tuân thủ các quy tắc an toàn khi vận hành máy tiện, bao gồm việc đeo kính bảo hộ, không mặc quần áo rộng thùng thình...
• Sử dụng đúng loại mũi chống tâm cho từng công việc cụ thể: Việc sử dụng sai loại mũi có thể dẫn đến giảm hiệu quả gia công, hư hỏng mũi hoặc thậm chí gây nguy hiểm.
• Kiểm tra kỹ lưỡng tình trạng mũi chống tâm trước khi sử dụng: Đảm bảo mũi không bị mòn, nứt vỡ hoặc lỏng lẻo.
• Tuân thủ các hướng dẫn của nhà sản xuất máy tiện và mũi chống tâm: Mỗi loại máy và mũi có thể có những yêu cầu và khuyến nghị sử dụng riêng.

8. Xu Hướng Phát Triển Của Mũi Chống Tâm Trong Tương Lai

Trong bối cảnh công nghiệp 4.0 và yêu cầu ngày càng cao về độ chính xác và hiệu suất, mũi chống tâm cũng không ngừng được cải tiến và phát triển:

• Các cải tiến về vật liệu và thiết kế: Các nhà sản xuất đang nghiên cứu và ứng dụng các vật liệu mới có độ cứng, độ bền và khả năng chịu mài mòn cao hơn. Thiết kế cũng được tối ưu hóa để tăng khả năng chịu tải và giảm rung động.
• Ứng dụng công nghệ mới vào sản xuất mũi chống tâm: Các quy trình sản xuất tiên tiến như gia công CNC với độ chính xác cao, xử lý nhiệt đặc biệt... đang được áp dụng để tạo ra những sản phẩm chất lượng hơn.
• Xu hướng tích hợp các cảm biến thông minh để theo dõi hiệu suất: Trong tương lai, có thể xuất hiện các loại mũi chống tâm được tích hợp cảm biến để theo dõi nhiệt độ, tốc độ quay, lực ép... giúp người vận hành kiểm soát quá trình gia công tốt hơn và phát hiện sớm các vấn đề tiềm ẩn.

9. Một số mũi chống tâm được phân phối tại GSI

Mũi chống tâm Sealey MT113190305.001

Mũi chống tâm Sealey MT1, nhập khẩu chính hãng, giá cả cạnh tranh, giao hàng toàn quốc - Công ty TNHH thiết bị cộng nghiệp GSI Việt Nam
Xem chi tiết

Mũi chống tâm Sealey MT213190306.001

Mũi chống tâm Sealey MT2, nhập khẩu chính hãng, giá cả cạnh tranh, giao hàng toàn quốc - Công ty TNHH thiết bị cộng nghiệp GSI Việt Nam
Xem chi tiết

Mũi chống tâm côn Orion MK413190265.001

Mũi chống tâm côn Orion MK4, nhập khẩu chính hãng, giá cả cạnh tranh, giao hàng toàn quốc, công ty TNHH thiết bị công nghiệp GSI Tools
Xem chi tiết

Chống tâm Rohm MK4 D6413220233.001

Chống tâm Rohm MK4 D64, giá cả cạnh tranh, giao hàng toàn quốc - Công ty TNHH thiết bị cộng nghiệp GSI Việt Nam
Xem chi tiết

Chống tâm động mũi dài Slim MK5 Rohm tải 1400kg13220213.001

Chống tâm động mũi dài Slim MK5 Rohm tải 1400kg, nhập khẩu chính hãng, giá cả cạnh tranh, giao hàng toàn quốc - Công ty TNHH thiết bị công nghiệp GSI Việt Nam
Xem chi tiết

Chống tâm động có nút tháo MK6 Rohm tải 3500kg13190282.001

Chống tâm động có nút tháo MK6 Rohm tải 3500kg, nhập khẩu chính hãng, giá cả cạnh tranh, giao hàng toàn quốc - Công ty TNHH thiết bị công nghiệp GSI Việt Nam
Xem chi tiết

Chống tâm động nón cụt MK3 Rohm tải 400kg13190296.001

Chống tâm động nón cụt MK3 Rohm tải 400kg, nhập khẩu chính hãng, giá cả cạnh tranh, giao hàng toàn quốc - Công ty TNHH thiết bị công nghiệp GSI Việt Nam
Xem chi tiết

10. Kết luận

Tóm lại, mũi chống tâm đóng một vai trò vô cùng quan trọng trong việc đảm bảo độ chính xác, nâng cao hiệu suất và cải thiện chất lượng bề mặt sản phẩm trong quá trình gia công cơ khí trên máy tiện. Từ việc giảm thiểu rung động và độ lệch tâm đến việc hỗ trợ gia công các chi tiết dài và mỏng, mũi chống tâm là một giải pháp tối ưu cho nhiều ứng dụng sản xuất. Việc lựa chọn và sử dụng mũi chống tâm đúng cách không chỉ giúp nâng cao hiệu quả công việc mà còn kéo dài tuổi thọ của cả mũi và máy tiện, đồng thời đảm bảo an toàn cho người vận hành. Hy vọng rằng những thông tin chi tiết trong bài viết này của GSI sẽ giúp bạn hiểu rõ hơn về tầm quan trọng của mũi chống tâm và áp dụng chúng một cách hiệu quả vào thực tế sản xuất của mình.
